Odwodnienie dachu płaskiego: wpusty dachowe, rynny czy odpływy awaryjne?

Od czego zacząć projekt odwodnienia dachu płaskiego?

Projektowanie odwodnienia dachu płaskiego nie polega wyłącznie na mechanicznym wrysowaniu rur spustowych i wpustów w najniższych narożnikach rzutu architektonicznego. Skuteczny układ odprowadzania wód opadowych to zintegrowany system hydrauliczno-konstrukcyjny, w którym ukształtowanie spadków, rodzaj izolacji przeciwwodnej oraz fizyka budowli decydują o bezpieczeństwie całego obiektu. Błędy popełnione na wstępnym etapie planowania prowadzą do spiętrzeń wody, degradacji warstw ocieplenia, a w skrajnych przypadkach do przeciążenia konstrukcji nośnej stropodachu pod wpływem ciężaru zalegającej wody.

Najpierw rozpoznaj układ połaci i drogę spływu wody

Punktem wyjścia doboru systemu jest szczegółowa analiza geometrii dachu. Odwodnienie dachu płaskiego wymaga precyzyjnego wydzielenia zlewni, czyli niezależnych pól spływu wody. Woda opadowa przemieszcza się zawsze po linii najmniejszego oporu – zgodnie z nadanymi spadkami połaci. Obecność attyk, ścian szczytowych, dylatacji konstrukcyjnych oraz nadbudówek maszynowni windowych wymusza podział dachu na odrębne strefy odwadniania. Każda z tych stref musi posiadać co najmniej dwa niezależne punkty odbioru wody lub dedykowaną kombinację odpływu głównego i awaryjnego.

Na dachach o prostej bryle, pozbawionych barier architektonicznych, wyznaczenie kierunku spływu do krawędzi lub do koszy zlewnych jest zadaniem stosunkowo łatwym. Sytuacja komplikuje się diametralnie na obiektach z bogatą infrastrukturą techniczną. Centralne klimatyzatory, wentylatory dachowe, podkonstrukcje paneli fotowoltaicznych, cokoły pod stacje ładowania czy świetliki pasmowe działają jak naturalne tamy. Woda opadowa uderzająca o cokół urządzenia technicznego musi zostać skutecznie ominięta przez zastosowanie kontrspadków (tzw. kozłów lub grzbietów dachowych). Pozostawienie płaskiej powierzchni za cokołem instalacyjnym niemal natychmiast wygeneruje zastoisko wody, które w okresie zimowym zamarznie, a w letnim przyspieszy starzenie powłoki hydroizolacyjnej.

Sprawdzenie drogi spływu obejmuje również analizę rzędnych wysokościowych przejść dachowych. Każde przebicie stropu – rura wentylacyjna, peszel kablowy czy podstawa wsporcza – nie może znajdować się bezpośrednio na głównej osi spływu wody deszczowej ani w najniższym punkcie kosza zlewnego. Umieszczenie przejścia instalacyjnego w zagłębieniu zlewkowym stwarza bezpośrednie ryzyko penetracji wilgoci, nawet przy zastosowaniu systemowych kołnierzy uszczelniających.

Uwzględnij opady, śnieg i ryzyko zatorów

Wymiarowanie instalacji odwodnieniowej opiera się na normowych wskaźnikach natężenia opadów deszczu, przyjmowanych zgodnie z normą PN-EN 12056-3. Standardowe opady deszczu przestały być jednak jedynym punktem odniesienia w projektowaniu inżynierskim. Coraz częstsze anomalie pogodowe, w tym gwałtowne deszcze nawalne o krótkim czasie trwania, generują zjawisko chwilowego przeciążenia instalacji grawitacyjnych. W regionach o specyficznym mikroklimacie miejskim, takich jak Wrocław, gdzie wyspa ciepła i lokalne burze letnie potrafią zrzucić kilkadziesiąt litrów wody na metr kwadratowy w kilkanaście minut, standardowy wpust dachowy o małej średnicy ulega natychmiastowemu zdławieniu hydraulicznemu.

Oprócz czystej hydrauliki krytycznym czynnikiem jest sedymentacja zanieczyszczeń. Woda deszczowa spływająca po powierzchni dachu transportuje:

• liście i gałęzie z okolicznych zadrzewień,
• pył miejski, pyłki roślinne i piasek nanoszone przez wiatr,
• posypkę mineralną odspajającą się naturalnie z powierzchni pap termozgrzewalnych,
• resztki zapraw, pianek i materiałów budowlanych pozostawione po pracach montażowych.

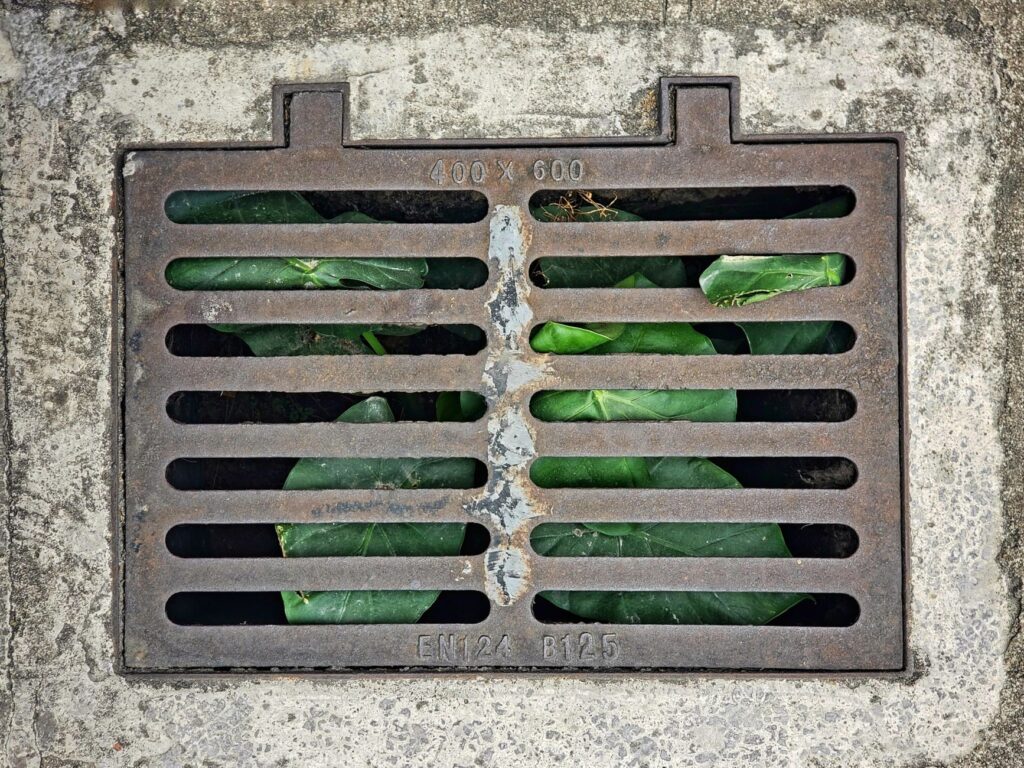

Zanieczyszczenia te zbierają się w najniższych punktach dachu, czyli dokładnie w strefie wlotowej wpustów lub koryt zlewowych. Jeżeli instalacja odwadniająca składa się ze zbyt małej liczby odbiorników o małych przekrojach, pojedynczy zator z liści lub lodu może całkowicie odciąć odpływ z całej zlewni dachu. Z tego powodu układ odwadniający musi cechować się redundancją – żaden punkt dachu nie może polegać wyłącznie na jednym punkcie odbioru pozbawionym alternatywnej ścieżki awaryjnej. ^[3]

Ustal, co ma się stać z wodą po odebraniu z dachu

Projekt odwodnienia nie kończy się na wlocie do rury spustowej. Wydajność wpustu dachowego czy rynny jest bezpośrednio powiązana z możliwościami odbiornika końcowego. Woda z dachu płaskiego może być kierowana do:

• miejskiej sieci kanalizacji ogólnospławnej lub deszczowej,
• podziemnych zbiorników retencyjnych lub retencyjno-rozsączających,
• zbiorników na wodę szarą do ponownego wykorzystania w budynku lub ogrodzie,
• powierzchniowych rowów bioretencyjnych i ogrodów deszczowych.

Brak weryfikacji przepustowości instalacji podposadzkowej lub przykanalika prowadzi do powstawania tzw. cofki kanalizacyjnej. W sytuacji, gdy miejska sieć deszczowa jest całkowicie wypełniona i pracuje pod ciśnieniem, woda deszczowa przestaje odpływać z pionów dachowych, a słup cieczy zaczyna spiętrzać się z powrotem w kierunku połaci. Prawidłowy schemat odwodnienia musi uwzględniać ten parametr – dobór zbyt wydajnego wpustu podciśnieniowego podłączonego do zbyt małej rury zbiorczej w piwnicy doprowadzi do rozszczelnienia połączeń kielichowych pod stropem parteru.

Krok 1 — dobierz spadki, które rzeczywiście kierują wodę do odpływu

Dach płaski w terminologii budowlanej nigdy nie oznacza powierzchni idealnie poziomej. Zgodnie ze sztuką dekarską oraz wytycznymi technicznymi spadek dachu płaskiego powinien wynosić od 1,5% do 3% (optymalnie minimum 2%, co odpowiada obniżeniu o 2 cm na każdym 1 metrze bieżącym połaci). Zapewnienie takiego nachylenia gwarantuje, że woda grawitacyjnie dopłynie do elementów zbiorczych bez tworzenia wielodniowych zastoisk.

Spadek konstrukcyjny czy spadkowa warstwa izolacji?

Wybór metody kształtowania nachylenia dachu to kluczowa decyzja konstrukcyjna. Różnice między ukształtowaniem spadku w samej płycie nośnej a wykonaniem go z warstwy ocieplenia wpływają na ciężar całego dachu, koszt wykonania oraz stopień trudności prac wykończeniowych.

W nowoczesnym budownictwie standardem stały się systemowe płyty spadkowe ze styropianu lub poliizocyjanuranu (PIR). Pozwalają one na bardzo precyzyjne trasowanie tzw. linii koszowych, czyli styków dwóch płaszczyzn o różnych kierunkach spływu. Wykonawca otrzymuje zoptymalizowany projekt rozkroju płyt, co eliminuje błędy geometryczne podczas montażu. W przypadku starych stropodachów modernizowanych termicznie, kliny izolacyjne są często jedyną dopuszczalną metodą wyprofilowania spadku, ponieważ konstrukcja istniejącego stropu nie utrzymałaby ciężaru dodatkowej wylewki betonowej.

Jak rozpoznać miejsca szczególnie narażone na zastój?

Zastoiska wodne, czyli kałuże nieustępujące po 48 godzinach od zakończenia opadów atmosferycznych, to główny wróg powłok hydroizolacyjnych. Stały słup wody, nawet o głębokości zaledwie 5 milimetrów, działa jak soczewka skupiająca promienie słoneczne w lecie, co przyspiesza degradację chemiczną elastomerów i plastomerów zawartych w papach oraz foliach PVC. Zimą zamarzająca woda zwiększa swoją objętość o około 9%, wywierając naprężenia ścinające na łączeniach zakładów hydroizolacji.

Typowe miejsca powstawania zastoisk to:

• strefy przyattykowe, gdzie brak wyobleń (klinów styropianowych/wełnianych o przekroju trójkątnym) powoduje załamanie membrany pod kątem 90 stopni,
• naroża wewnętrzne połaci, w których zbiegają się dwie różne płaszczyzny spadkowe,
• okolice podstaw świetlików dachowych oraz wyłazów, gdzie z powodu braku kontrspadków woda zostaje zablokowana od strony kalenicy,
• strefy bezpośrednio poprzedzające wpust dachowy, jeżeli pierścień wpustu został zamontowany wyżej niż rzędna termoizolacji (tzw. wpust wyniesiony).

Ilustracją częstego błędu wykonawczego jest montaż wpustu dachowego bezpośrednio na wierzchniej warstwie ocieplenia bez wykonania lokalnego zagłębienia. Kołnierz wpustu z dociskiem mechanicznym ma swoją grubość (często od 8 do 15 mm). Jeżeli wykonawca nie wyfrezuje w twardym ociepleniu gniazda o głębokości 20 mm pod misę wpustu, element ten stanie się najwyższym punktem w swoim bezpośrednim otoczeniu. Woda dopłynie w okolice odpływu, po czym utworzy trwałą kałużę wokół sita, nie mogąc pokonać progu montażowego.

Kryteria kontroli przed ułożeniem hydroizolacji

Kontrola ukształtowania spadków musi nastąpić bezwzględnie przed zgrzaniem papy wierzchniego krycia lub rozłożeniem membrany syntetycznej. Naprawienie błędów geometrii dachu po ułożeniu ostatecznej hydroizolacji jest technicznie skomplikowane i kosztowne, wymagając najczęściej rozcinania nowo ułożonych warstw.

Przed dopuszczeniem połaci do hydroizolacji należy przeprowadzić procedurę weryfikacyjną:

1. Pomiary geodezyjne lub niwelacyjne: Skontrolowanie rzędnych wysokościowych w siatce pomiarowej (np. co 3 metry) ze szczególnym uwzględnieniem dna koszy zlewnych. Spadek w dnie kosza jest zawsze mniejszy niż spadek połaci głównej i musi wynosić co najmniej 1%.
2. Test łaty dekarskiej: Przyłożenie łaty o długości 2 metrów w różnych kierunkach na ułożonej termoizolacji. Dopuszczalny prześwit pod łatą nie powinien przekraczać 5 mm. Większe ugięcia i nierówności oznaczają konieczność przeszlifowania lub wymiany klinów izolacyjnych.
3. Próba wodna wstępna (w miarę możliwości technicznych): Wylanie kontrolowanej ilości wody w newralgicznych punktach w celu zaobserwowania naturalnego wektora spływu. Płyn musi natychmiast kierować się w stronę wyznaczonych otworów pod wpusty dachowe.

Próby zatuszowania lokalnych zagłębień poprzez wklejanie kolejnych „łat” z papy podkładowej są niedopuszczalne. Każda dodatkowa łata tworzy kolejne krawędzie i garby, które zamiast niwelować problem, potęgują opory hydrauliczne i tworzą nowe minizastoiska.

Krok 2 — wybierz podstawowy system: wpusty wewnętrzne czy rynny zewnętrzne?

Podstawowy dylemat przy projektowaniu odwodnienia dachu płaskiego sprowadza się do wyboru pomiędzy instalacją prowadzoną wewnątrz kubatury budynku a odprowadzeniem wody na zewnątrz, poza lico ścian zewnętrznych. Obie technologie różnią się pod względem termiki budynku, estetyki elewacji oraz odporności na czynniki atmosferyczne.

ne.

Wpusty wewnętrzne najlepiej sprawdzają się na dużych połaciach, dachach otoczonych attyką oraz tam, gdzie priorytetem jest czysta elewacja bez widocznych rur spustowych. Przewody prowadzone w ogrzewanej części budynku są mniej narażone na zamarzanie niż rynny zewnętrzne, lecz wymagają starannego zaprojektowania przejść przez strop, odpowietrzenia instalacji i dostępu serwisowego. Ich słabym punktem nie jest sam wpust, lecz zaniedbana konserwacja: liście, żwir lub fragmenty papy zatrzymane na koszu mogą ograniczyć przepływ dokładnie podczas intensywnego deszczu.

Rynny zewnętrzne są rozwiązaniem prostszym do oceny wzrokowej i łatwiejszym w naprawie bez ingerencji w pomieszczenia. Dobrze pasują do dachów o spadku skierowanym ku krawędzi, zwłaszcza w małych budynkach, garażach i obiektach modernizowanych. Trzeba jednak uwzględnić ich pracę zimą. Lód w rynnie, zatkany wpust spustowy albo zbyt mały przekrój rury może spowodować przelewanie wody przez krawędź i zawilgocenie elewacji. Przy wysokich attykach system rynnowy bywa też trudniejszy do ukrycia, ponieważ wymaga odpowiednio zaprojektowanych otworów odpływowych lub koryt odwadniających.

Niezależnie od wybranego układu podstawowego dach powinien mieć odwodnienie awaryjne, działające bez udziału instalacji głównej. Najczęściej są to przelewy przez attykę, umieszczone nieco powyżej poziomu roboczego wpustów, albo dodatkowe wpusty awaryjne z niezależnym odpływem. Nie mogą być podłączone do tej samej zatkanej rury co odwodnienie podstawowe, bo w takiej konfiguracji nie spełnią swojej funkcji. Widoczny strumień wody z przelewu podczas ulewy jest sygnałem alarmowym, ale nadal bezpieczniejszym niż spiętrzenie wody na dachu i jej napór na obróbki, świetliki lub drzwi tarasowe. ^[1]

Spadki, szczelnie osadzony wpust, właściwy przekrój przewodów i niezależny przelew awaryjny tworzą jeden układ. Dopiero ich wspólne dopasowanie pozwala odprowadzić wodę z dachu płaskiego pewnie zarówno podczas zwykłego deszczu, jak i krótkotrwałej nawalnej ulewy. ^[4]

Krok 3 — zaplanuj wpust dachowy jako szczelny element całego układu

Wpust dachowy to najbardziej newralgiczny detal stropodachu. W tym jednym punkcie spotykają się wszystkie warstwy konstrukcyjne: strop nośny, paroizolacja, ocieplenie oraz zasadnicza hydroizolacja. Prawidłowy wpust nie jest jedynie prostą rurą z sitem, lecz wieloczęściowym elementem inżynieryjnym, który musi skompensować rozszerzalność termiczną materiałów, nie dopuścić do kondensacji pary wodnej wewnątrz stropu i zapewnić szczelne połączenie mechaniczne lub zgrzewane z membraną dachową.

Anatomia systemowego wpustu dachowego

Profesjonalny wpust do dachu ocieplonego (układ tradycyjny) składa się z modułów odpowiadających poszczególnym warstwom przegrody dachowej:

• Korpus dolny wpustu: Osadzany bezpośrednio w przepuście stropowym. Posiada zintegrowany kołnierz do szczelnego połączenia z paroizolacją dachu, co uniemożliwia wilgoci dyfundującej z wnętrza budynku wnikanie w warstwę ocieplenia.
• Element nadbudowy (nadstawka): Regulowana tuleja dostosowująca wysokość wpustu do grubości termoizolacji. Jej zadaniem jest płynne przeniesienie odpływu z poziomu hydroizolacji na poziom instalacji podstropowej.
• Fabryczny kołnierz uszczelniający: Mankiet wykonany z tego samego materiału co docelowe pokrycie dachowe (np. bitum modyfikowany SBS, folia PVC, membrana FPO/TPO lub EPDM). Zgrzewanie lub klejenie homogenicznych materiałów eliminuje ryzyko rozwarstwienia na styku wpust-membrana.
• Pierścień zaciskowy (docisk mechaniczny): Kołnierz ze stali nierdzewnej lub twardego tworzywa dokręcany śrubami ze zdefiniowanym momentem obrotowym, stabilizujący hydroizolację w misie odpływowej.
• Kosz ochronny (łapacz liści i żwiru): Ażurowy element montowany na wcisk lub zatrzask, który zatrzymuje zanieczyszczenia stałe przy zachowaniu pełnej drożności hydraulicznej.

Procedura montażu krok po kroku

Zachowanie właściwej chronologii montażu wpustu gwarantuje zachowanie ciągłości termicznej i hydroizolacyjnej całej przegrody.

1. Wykonanie kielicha i frezowania: W płycie stropowej wykonaj otwór przelotowy o średnicy o 20–30 mm większej od średnicy rury spustowej wpustu. W warstwie termoizolacji wyfrezuj zagłębienie o wymiarach misy wpustu i głębokości ok. 20–25 mm, aby krawędź kołnierza zgrzewnego znalazła się poniżej płaszczyzny spływu wody.
2. Izolacja termiczna korpusu: Wpust dachowy tworzy przerwę w warstwie ocieplenia stropu. Należy zastosować korpus z fabrycznym blokiem poliuretanowym lub starannie docieplić przestrzeń wokół kielicha wełną mineralną bądź pianą PIR. Brak ocieplenia korpusu prowadzi do skraplania się pary wodnej na rurze pod stropem i powstawania zacieków mylonych z nieszczelnością dachu.
3. Włączenie w paroizolację: Dolny kołnierz wpustu połącz szczelnie z folią lub papą paroizolacyjną ułożoną na stropie za pomocą dedykowanego mankietu butylowego lub zgrzewu.
4. Dopasowanie nadstawki i wpięcie kabla grzejnego: W dachach z grubą warstwą izolacji dotnij nadstawkę na pożądaną wysokość. Jeżeli projekt przewiduje wpust podgrzewany elektrycznie, na tym etapie wyprowadź przewód zasilający samoregulującego kabla grzejnego (zazwyczaj 230 V, moc 10–20 W) pod strop do puszki instalacyjnej.
5. Połączenie z hydroizolacją główną: Ułóż membranę dachową lub papę podkładową. Zgrzej fabryczny fartuch wpustu z warstwą izolacyjną dachu na zakład o szerokości minimum 100 mm. Nałóż pierścień dociskowy i dokręć go śrubami krzyżowo, aby równomiernie rozłożyć nacisk na uszczelkę elastomerową.
6. Instalacja kosza rewizyjnego: Po zakończeniu prac dekarskich zamontuj kosz z tworzywa sztucznego odpornego na promieniowanie UV. W przypadku dachów balastowych (żwirowych) lub zielonych zastosuj perforowaną studzienkę rewizyjną z pełną pokrywą, umożliwiającą inspekcję bez rozgarniania kruszywa.

Ostrzeżenie: Niedopuszczalne jest łączenie wpustu dachowego z pionem kanalizacji deszczowej na sztywno, bez uwzględnienia dylatacji. Konstrukcja dachu stale pracuje pod wpływem zmian temperatury i ugięć stropu. Połączenie kielichowe między króćcem wpustu a pionem kanalizacyjnym musi zapewniać kompensację ruchów pionowych (zazwyczaj minimum 20–30 mm) przy użyciu uszczelek wargowych z EPDM, aby naprężenia nie wyrwały misy wpustu z warstwy hydroizolacji. ^[2]

Checklista odbiorcza montażu wpustu dachowego

Przed podpisaniem protokołu odbioru robót dekarskich kierownik budowy lub inwestor powinien zweryfikować stan każdego punktu odpływowego według poniższego zestawienia:

• [ ] Zagłębienie misy: Kołnierz wpustu znajduje się minimum 10–15 mm poniżej poziomu przylegającej połaci hydroizolacji (brak progu spiętrzającego).
• [ ] Szczelność zgrzewu: Fartuch uszczelniający wpustu tworzy jednolitą spoinę z membraną dachową na całym obwodzie, sprawdzoną iglicą dekarską (brak pustek i niedogrzewów).
• [ ] Ciągłość paroizolacji: Kołnierz paroszczelny wpustu jest szczelnie zintegrowany z warstwą paroizolacyjną pod ociepleniem.
• [ ] Dylatacja kielichowa: Połączenie rury wpustu z pionem instalacyjnym posiada margines na ugięcia stropu i rozszerzalność termiczną rur.
• [ ] Izolacja termiczna korpusu: Wpust jest zabezpieczony przed mostkiem termicznym za pomocą bloku ocieplającego z EPS/PUR.
• [ ] Funkcjonalność kabla grzejnego: Wpusty wyposażone w grzałkę mają sprawdzoną ciągłość obwodu elektrycznego i podłączenie do termostatu reagującego na spadek temperatury poniżej +2°C.
• [ ] Kompletność zabezpieczeń: Kosz ochronny (sitko) lub nadbudowa żwirowa są trwale zablokowane w gnieździe wpustu.
• [ ] Test przepływu: Próba wodna wykazała natychmiastowe zasysanie i odprowadzanie wody bez tworzenia bąbli powietrznych w rurze spustowej.

Krytyczne błędy wykonawcze — czego bezwzględnie unikać?

Praktyka budowlana wykazuje, że ponad 80% awarii dachów płaskich ma miejsce w promieniu 1 metra od elementów odwadniających. Większość z nich wynika z powtarzalnych zaniedbań montażowych.

Pierwszym kardynalnym błędem jest zastępowanie systemowego wpustu dachowego zwykłą rurą kanalizacyjną PVC wyprowadzoną przez strop i obrobioną prowizorycznie paskami papy lub masą bitumiczną. Gładkie tworzywo rury kanalizacyjnej nie wchodzi w wiązanie chemiczne ani termiczne z asfaltem czy membranami dachowymi. W wyniku zmian temperatur (od -25°C zimą do +80°C latem na czarnej papie) powstaje szczelina dylatacyjna, przez którą woda wcieka bezpośrednio w warstwę wełny lub styropianu.

Drugim błędem jest brak zintegrowanego systemu podgrzewania w dachach bezokapowych w rejonach o częstych cyklach zamarzania i odmarzania. Wczesną wiosną śnieg topniejący w słońcu na nagrzanej połaci spływa do wpustu, który pozostaje w cieniu attyki lub warstwy izolacji. Zimny metalowy pierścień lub nieocieplony wlot zamraża wodę, tworząc lodowy czop. Kolejne porcje topniejącego śniegu nie mają ujścia, co prowadzi do spiętrzenia wody powyżej zakładów hydroizolacji ściennej.

Praktyczny schemat działania na budowie

Aby proces odwadniania funkcjonował bezawaryjnie przez dekady, koordynacja prac dekarskich i instalacyjnych musi przebiegać w ściśle określonym reżimie:

Prace rozpocznij od wytrasowania osi pionów kanalizacyjnych w projekcie branżowym, zanim wykonawca ułoży paroizolację. Dopasuj średnicę wpustów (zazwyczaj DN 70, DN 100 lub DN 125) do powierzchni zlewni z uwzględnieniem współczynnika natężenia opadu miarodajnego dla danej strefy geograficznej. Bezpośrednio po zakończeniu montażu mechanicznego i hydroizolacji wpustów zabezpiecz je tymczasowymi korkami montażowymi — chroni to piony kanalizacyjne przed zabetonowaniem resztkami zapraw, gruzem i ścinkami papy w trakcie dalszych prac wykończeniowych na dachu. Korki usuń dopiero w momencie montażu docelowych koszy ochronnych i przeprowadzenia końcowej próby wodnej.
