Jak zaplanować odwodnienia liniowe przy remoncie starej nawierzchni na wrocławskim podwórku

Diagnoza starego podwórka – od czego zacząć, zanim cokolwiek skujesz

Jak „czytać” istniejącą nawierzchnię i ślady po wodzie

Na wrocławskim podwórku po kilkudziesięciu latach eksploatacji nawierzchnia jest zazwyczaj „pamiętnikiem” wszystkich wcześniejszych remontów, prowizorek i zalewań. Zanim padnie decyzja, gdzie ustawić pierwsze korytko odwodnienia liniowego, trzeba zrozumieć, jak woda zachowuje się dziś. Najlepszym przewodnikiem są ślady: spękania, wybite fugi, zacieki na ścianach, zbutwiałe cokoły, zardzewiałe kraty okienne w piwnicach.

Wyeksploatowana kostka lub beton często tworzą delikatne „rynny”, których nie widać na pierwszy rzut oka, ale które prowadzą deszczówkę wprost pod ścianę budynku albo ku zejściu do piwnicy. Wystarczy przyjrzeć się uważnie, gdzie brud osadza się mocniej, gdzie widać podmyte spoiny. To są naturalne kanały spływu, które nowy projekt albo musi wykorzystać, albo świadomie zastąpić lepszym rozwiązaniem.

Przy starej nawierzchni warto też przeanalizować miejsca, w których materiał ma inny kolor. Ciemne pasy przy ścianach, mokre plamy, odspojone tynki na wysokości kilku–kilkunastu centymetrów nad gruntem mówią wprost: tutaj woda stoi albo często przepływa. To często lepsza podpowiedź niż jakikolwiek stary plan czy opis przekazany ustnie przez administratora.

Ocena aktualnych spadków prostymi metodami

Bez podstawowego pomiaru spadków nawierzchni planowanie odwodnienia liniowego na starym podwórku zamienia się w zgadywankę. Nie trzeba jednak od razu zatrudniać geodety. Na etapie wstępnym wystarczą trzy proste narzędzia:

• poziomica o długości 2–3 m,
• wąż wodny lub przezroczysta rurka,
• aplikacja w telefonie z funkcją poziomicy / niwelacji (jako uzupełnienie, nie jedyne narzędzie).

Poziomica pozwala sprawdzić lokalne spadki między dwoma punktami. Kładąc ją na podłożu z podłożoną pod jeden koniec listwą lub klinem, można oszacować, jaka różnica wysokości przypada na dany odcinek. Jeśli na 2 m trzeba podłożyć około 2 cm, spadek wynosi mniej więcej 1%. Dla odwodnień liniowych zwykle dąży się do spadków rzędu 1,5–2,5% w kierunku korytek, ale w realiach wrocławskich podwórek, z ograniczeniami wysokości progów i drzwi, nie zawsze się to uda dosłownie wszędzie.

Wąż wodny (tzw. niwelator wodny) przydaje się przy większych odległościach lub tam, gdzie nawierzchnia jest pofalowana. Napełniony wodą i odpowietrzony pozwala przenieść poziom z jednego końca podwórka na drugi, niezależnie od tego, co jest pomiędzy. Dzięki temu da się ustalić względne rzędne kluczowych punktów: progów drzwi, wjazdu, istniejących studzienek. To baza do późniejszego ustawienia poziomu korytek.

Aplikacje w telefonie mogą pomóc jako szybka orientacja, ale nie zastąpią kontaktu z rzeczywistą powierzchnią. Można ich użyć, stojąc z telefonem na łacie czy prostej desce, aby mieć ogólne poczucie, gdzie teren „idzie w dół”, ale przy decyzjach o centymetrach (np. różnica między progiem a kratką) lepiej polegać na fizycznej poziomnicy.

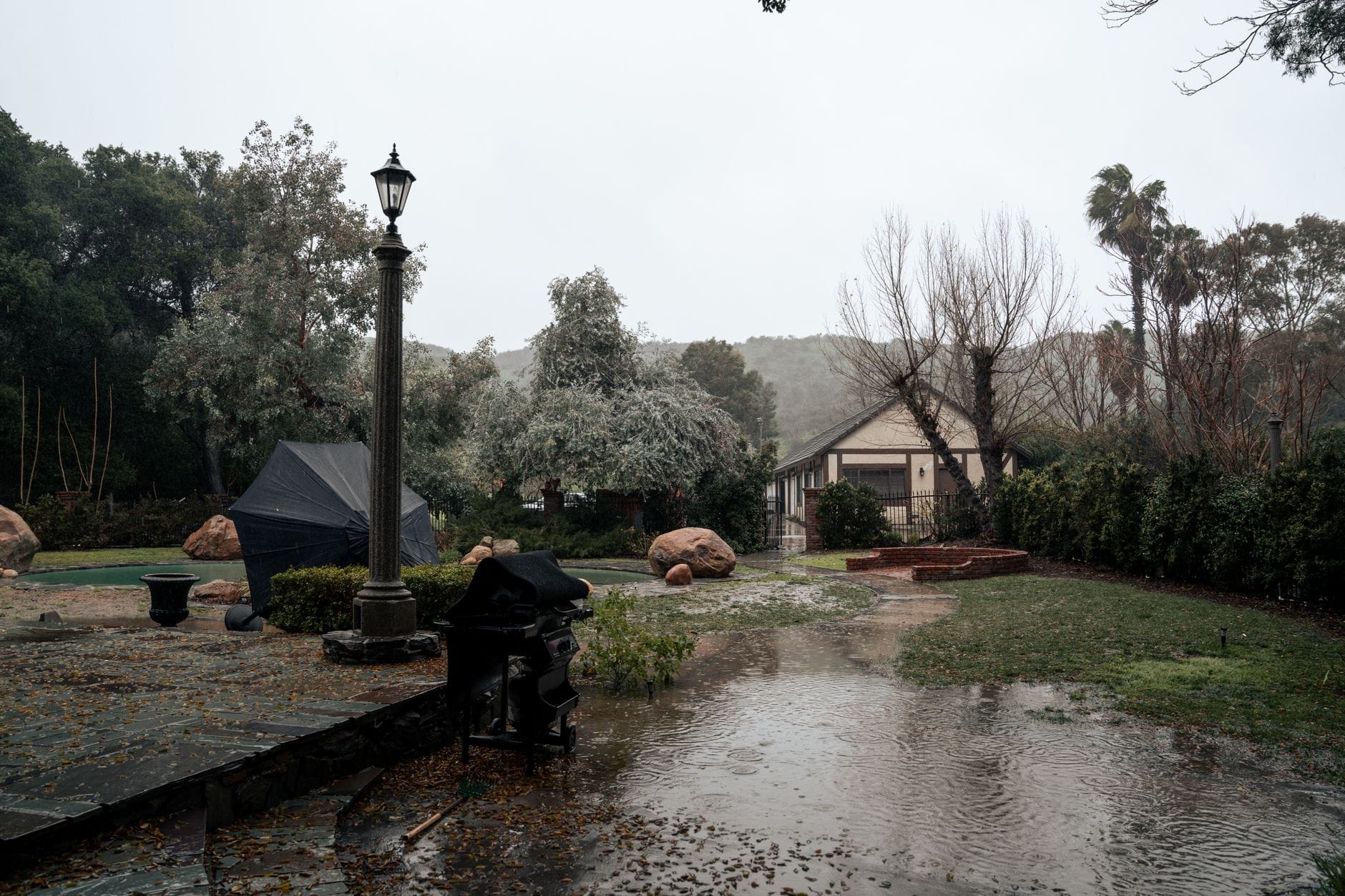

Obserwacja toru spływu wody po deszczu

Diagnoza spadków na sucho to jedno. Druga, równie ważna część to obserwacja podwórka podczas intensywnego deszczu lub zaraz po nim. Wrocław ma coraz częstsze deszcze nawalne – krótkie, ale bardzo intensywne – które obnażają wszystkie słabości odwodnienia w kilka minut. Po takiej ulewie widać dokładnie:

• gdzie tworzą się kałuże i jak szybko znikają,
• czy woda „po szybkiej trasie” biegnie do bramy, czy pod ścianę budynku,
• które miejsca są stale mokre, mimo że gdzie indziej jest już sucho,
• czy zejścia do piwnic lub wejścia do klatek łapią wodę jak misa.

Praktyczną metodą jest krótkie nagranie wideo, gdy woda płynie po nawierzchni, z powolnym obrotem kamery. Później, spokojnie analizując materiał, można zaznaczyć na szkicu kierunki spływu i miejsca newralgiczne. Warto też spojrzeć na ściany i cokoły po wyschnięciu: wyraźne zacieki pokazują, skąd i jak długo woda spływała.

Jeśli trudno trafić w deszcz, można zrobić prosty test z wężem ogrodowym. Nie chodzi o zalanie całego podwórka, lecz o wypuszczenie kontrolowanej ilości wody w kilku miejscach (np. przy rynnach spustowych, przy bramie, w środku placu) i obserwowanie, gdzie płynie i gdzie staje. Takie doświadczenie często ujawnia „ukryte” dołki i rowki, które na sucho wydają się płaskie.

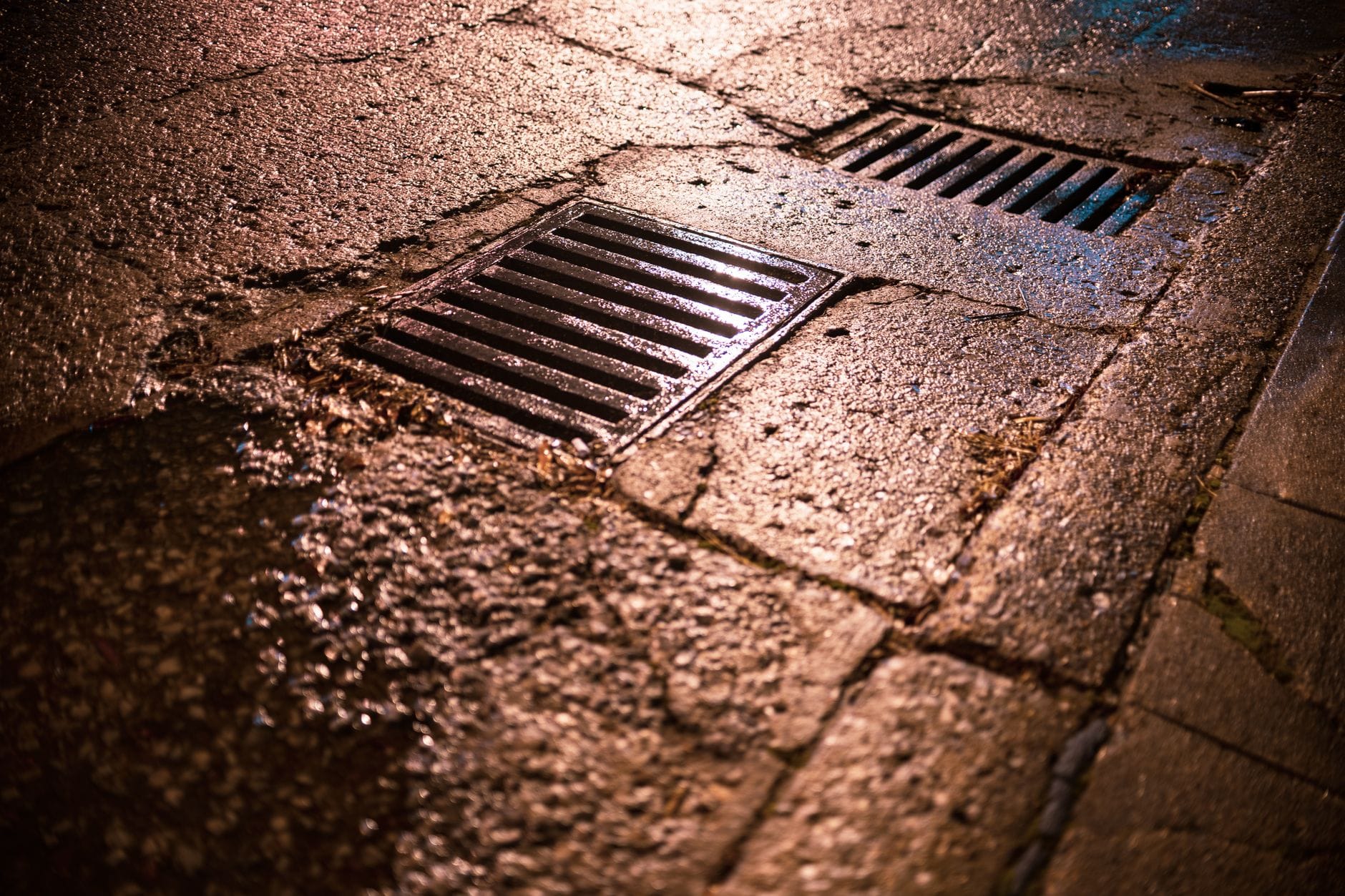

Sprawdzenie istniejących odwodnień i prowizorek

Stare wrocławskie podwórka kryją w sobie zaskakujące rozwiązania, które przez lata miały „jakoś działać”. Zanim cokolwiek się rozbierze, trzeba zinwentaryzować wszystkie elementy, które mają wpływ na odprowadzenie wody opadowej:

• stare kratki ściekowe w betonie lub kostce, często częściowo zasypane lub zatkane,
• studzienki, także takie ukryte pod płytami, z włazami przykrytymi nawierzchnią,
• rynny spustowe z dachu, zanikające w ziemi lub kończące się prowizorycznym odpływem,
• odpływy „samowolne”, czyli rury wypuszczone na trawnik, pas zieleni albo wprost na nawierzchnię.

Każdą kratkę lub studzienkę warto otworzyć i zobaczyć, czy w ogóle odprowadza wodę. Jeśli woda stoi, osad sięga samego rusztu albo beton wokół jest popękany, istniejące rozwiązanie nie nadaje się do prostego „wpięcia” nowego korytka. Czasem lepiej założyć, że stary odpływ będzie zlikwidowany lub gruntownie wymieniony, niż budować nowy system na niesprawnej podstawie.

Rynny spustowe są krytycznym elementem. W wielu kamienicach woda z dachu jest kierowana wprost na podwórko, bez realnej kanalizacji deszczowej. Przy remoncie nawierzchni jest to moment, aby zdecydować, czy deszczówkę z dachu podłączyć do projektowanego odwodnienia liniowego, czy częściowo wprowadzić do ogrodu, skrzynek rozsączających, a tylko nadwyżkę do kanalizacji. Każda rynna, która kończy się kałużą przy ścianie, to źródło wilgoci w piwnicach.

Identyfikacja newralgicznych punktów podwórka

Nie każde miejsce na podwórku jest równie ważne z punktu widzenia odwodnienia. Są punkty, które muszą pozostać suche nawet w czasie ulew, oraz takie, które mogą okresowo przyjąć trochę wody bez szkody. Kluczowe miejsca to:

• zejścia do piwnic – schody w dół działają jak lejek, dlatego ich otoczenie wymaga szczególnego zabezpieczenia,
• wejścia do klatek i lokali usługowych – woda wchodząca na klatkę szybko niszczy posadzki i ściany,
• bramy wjazdowe – zwłaszcza gdy poziom ulicy jest niżej lub wyżej niż podwórko, co sprzyja „cofce” albo napływowi wody,
• ściany sąsiadów – szczególnie te bez izolacji pionowej; wodę trzeba od nich odsunąć, a nie sprowadzać bliżej.

Przy każdym z tych punktów trzeba zadać sobie pytanie: co się stanie przy deszczu nawalnym, gdy korytka będą częściowo niedrożne? Czy woda ma gdzie się rozlać bez szkody, czy natychmiast wleje się do piwnicy lub lokalu? Plan odwodnienia liniowego powinien uwzględniać nie tylko „idealny” scenariusz, ale także sytuacje awaryjne.

Dobrym zabiegiem jest oznaczenie na szkicu podwórka stref ryzyka kolorem (np. czerwonym – miejsca, które nie mogą być zalewane, żółtym – miejsca, które mogą przyjąć wodę krótkotrwale, zielonym – miejsca bez istotnego ryzyka). Wtedy łatwiej ułożyć koncepcję spadków i rozmieszczenia korytek w sposób, który chroni to, co naprawdę ważne.

Prosty szkic podwórka jako baza pod projekt odwodnienia

Nawet najlepsza pamięć zawodzi, gdy w grę wchodzi kilkanaście pomiarów, różnice poziomów i kilka stref funkcjonalnych. Dlatego przed planowaniem odwodnienia liniowego na starym podwórku przydaje się prosty, ale czytelny szkic. Wystarczy kartka w kratkę lub arkusz w programie graficznym – ważne, aby znalazły się na nim:

• obrys budynku i ścian sąsiadów,
• bramy, wejścia, zejścia do piwnic,
• istniejące kratki, studzienki, rynny spustowe,
• strzałki kierunku spływu wody dziś (wg obserwacji),
• oznaczone miejsca, gdzie stoją kałuże.

Do szkicu warto dopisać kilka kluczowych poziomów: wysokość progów (względna, np. +0 cm), wysokość środka podwórka, krawędzi przy ulicy. Nawet orientacyjne wartości pomagają później uniknąć projektowania odwodnienia na zbyt optymistycznych założeniach. Dzięki temu łatwiej też wytłumaczyć wykonawcy, gdzie spadki są obowiązkowe, a gdzie można szukać kompromisu.

Wrocławskie realia – klimat, grunty, przepisy i granice zdrowego rozsądku

Deszcze nawalne a system „na styk” – kiedy klasyczne poradniki zawodzą

Większość katalogów producentów odwodnień liniowych bazuje na uśrednionych opadach i schematycznych założeniach: podjazd, taras, wjazd do garażu. W centrum Wrocławia te założenia bywają zbyt optymistyczne. Coraz częstsze są epizody krótkotrwałych, bardzo intensywnych opadów, w czasie których kanalizacja miejska pracuje na granicy przepustowości. System odwodnienia „policzony na styk” szybko okazuje się niewystarczający.

Typowy błąd to dobór korytek wyłącznie pod kątem powierzchni zlewni (np. 200 m² nawierzchni utwardzonej) i „książkowych” opadów, bez uwzględnienia tego, że woda nie odpłynie tak szybko, jak w modelu. Jeżeli korytka będą podłączone do przeciążonej kanalizacji miejskiej, przy ulewie część wody i tak musi pozostać na podwórku. System powinien więc pozwalać na kontrolowane rozlanie się wody w mniej wrażliwych strefach, a nie przy drzwiach wejściowych.

Tu pojawia się kontrariański wniosek: ślepe trzymanie się porad w stylu „dobierz korytko o klasie X na każde Y metrów kwadratowych” potrafi zaszkodzić. W zabudowie śródmiejskiej ważniejsze od samego przekroju korytka jest:

• gdzie woda spłynie w razie przepełnienia,
• czy istnieje możliwość choć częściowego rozsączania wody w gruncie,
• czy poziom wylotu do kanalizacji nie jest zbyt niski.

Dlatego przy planowaniu odwodnienia liniowego na starym wrocławskim podwórku trzeba się spodziewać, że system będzie czasem pracował „ponad normą”. Lepiej od razu przewidzieć przelewy awaryjne, dodatkowe ciągi lub strefy czasowego spiętrzenia wody, niż udawać, że intensywnych ulew nie ma.

Typowe grunty we Wrocławiu i ich wpływ na odwodnienie

Wrocław leży na terenie o zróżnicowanej budowie geologicznej, ale na wielu podwórkach śródmiejskich spotyka się gliny, iły oraz nasypy o słabej przepuszczalności. Tam, gdzie w przeszłości zasypywano podwórko gruzem i odpadami budowlanymi, grunt może być niejednorodny, z lokalnymi „kieszeniami” przepuszczalnymi i praktycznie nieprzepuszczalnymi ławicami. To przekłada się na możliwości rozsączania wody.

Standardowa rada „zaprojektuj skrzynki rozsączające i odciąż kanalizację” brzmi atrakcyjnie, ale nie wszędzie zadziała. Jeżeli poniżej 60–80 cm znajduje się warstwa iłu lub wysoki poziom wód gruntowych, skrzynki będą długo stały pełne, a podwórko wcale nie przestanie być mokre. W takich przypadkach lepiej postawić na skuteczne zebranie wody z nawierzchni i kontrolowane odprowadzenie jej do kanalizacji deszczowej lub ogólnospławnej z zabezpieczeniem przed cofnięciem wody.

Inna sytuacja to fragmenty podwórka z glebą przepuszczalną: piaski, żwiry, dobrze przewietrzone nasypy. Sztywne podejście typu „wszystko do kanalizacji” mija się z celem. Można tam zaprojektować fragmenty powierzchni nieutwardzonej, muldy chłonne, a nawet prosty rów chłonny, do którego odprowadza się część wody z korytek. To obniża obciążenie sieci i zmniejsza ryzyko cofki.

Przed decyzją o formie odwodnienia warto wykonać choćby prowizoryczną próbę chłonności gruntu: wykopać dołek głębokości ok. 40–60 cm, zalać go wodą i sprawdzić, jak szybko woda wsiąka. Jeśli po godzinie woda wciąż stoi, nie ma co projektować na dużą skalę rozwiązań infiltracyjnych w tym miejscu bez dodatkowych badań.

Przy dużych różnicach w przepuszczalności gruntu na jednym podwórku lepsze od jednego „wielkiego” rozwiązania są układy hybrydowe. Część wody zbierasz korytkami i kierujesz do kanalizacji (z zabezpieczeniem przed cofką), a część łagodnie rozprowadzasz po terenach zielonych lub w muldach chłonnych. Klucz tkwi w proporcjach: im gorszy grunt i im wyższy poziom wód gruntowych, tym bardziej system powinien polegać na pewnym odbiorniku (sieć), a nie na życzeniowym założeniu, że wszystko „ładnie wsiąknie”.

Drugą stroną medalu są stare piwnice i fundamenty kamienic. Nawet jeśli grunt jest lokalnie przepuszczalny, agresywne nawadnianie strefy przyfundamentowej kończy się zwykle zawilgoceniem murów. Popularna rada „zrób ogródek deszczowy pod ścianą, będzie chłonął wodę” jest rozsądna dopiero kilka metrów od budynku i tylko wtedy, gdy ściany mają sensowną izolację. W ciasnych podwórkach bez izolacji pionowej lepiej odprowadzić wodę nieco dalej i tam szukać miejsca na infiltrację lub retencję powierzchniową.

Często bardziej opłaca się zainwestować w porządne zabezpieczenie przeciwcofkowe na przyłączu niż w rozbudowaną, ale chimeryczną infrastrukturę rozsączającą. Zawór zwrotny, studzienka z klapą burzową czy odrębny zbiornik z przepompownią brzmią „ciężko”, ale przy wysokim ryzyku cofki dają przewidywalny efekt. Rozwiązania infiltracyjne można wtedy traktować jako wsparcie i bufor, a nie jedyną linię obrony.

Na koniec wszystkie te decyzje muszą spotkać się w jednym miejscu: w realistycznym planie, który łączy geometrię nawierzchni, możliwości gruntu i kaprysy wrocławskich ulew. Dobrze narysowane spadki, sensownie rozmieszczone korytka i świadome podejście do gruntu pod spodem robią więcej niż najdroższa kratka z katalogu, a podwórko przestaje być loterią przy każdej większej chmurze.

Strategia odwodnienia – nie od kratek, tylko od kierunków spływu

Myślenie „w dół”, a nie „od kratki do kratki”

Tradycyjny schemat to: wybrać typ korytek, wrysować je w rzut podwórka wzdłuż ścian i bramy, a potem „jakoś” do nich dociągnąć spadki. Taki sposób działa średnio, bo podporządkowuje geometrię nawierzchni elementom punktowym. Znacznie sensowniejsze jest odwrócenie logiki: najpierw określić, gdzie woda ma naturalnie dążyć, a dopiero potem zaprojektować korytka jako bezpieczniki na końcu każdego kierunku spływu.

Podwórko można traktować jak mini-zlewnię z kilkoma małymi dorzeczami. Każde „dorzecze” to fragment nawierzchni, z którego woda biegnie w jednym głównym kierunku. Zamiast jednego, długiego korytka „na wszelki wypadek” lepszy bywa układ kilku krótszych linii, zasilanych osobnymi spadkami. W praktyce często wychodzi z tego:

• „zlewnia” przy bramie – od zbiegających się spadków z podjazdu i fragmentu podwórka,
• „zlewnia” przy wejściu do klatki – zwykle mniejsza, ale wrażliwsza,
• „zlewnia” środka podwórka – potencjalna strefa kontrolowanego spiętrzenia wody,
• „zlewnia” przy ścianie sąsiada – gdzie spadki powinny od niej uciekać, a nie w nią celować.

Korytka liniowe są wtedy tylko zwieńczeniem tych zlewni: łapią wodę na granicy strefy, w której już nie może jej być. Myślenie od kierunku spływu do korytka, a nie odwrotnie, zmniejsza liczbę miejsc konfliktowych (np. prób ustawienia kratki „na siłę” pod drzwiami, gdzie brak miejsca na właściwy spadek).

Wyznaczanie „kręgosłupa” spływu i bocznych dopływów

Na szkicu podwórka przydaje się prosty zabieg: narysowanie jednej lub dwóch głównych linii spływu – kręgosłupa – oraz kilku krótszych, które do nich „dorzecznie” doprowadzają wodę. Kręgosłupem zwykle jest:

• linia wzdłuż bramy wjazdowej lub w jej osi,
• linia wzdłuż najniższej krawędzi budynku,
• lub – przy silnie pochylonym podwórku – linia biegnąca w dół spadku, zakończona korytkiem poprzecznym.

Do takiego kręgosłupa dołączają się „dopływy” – fragmenty nawierzchni o łagodniejszych spadkach, które sprowadzają wodę w stronę głównej linii. Tam, gdzie warunki są trudne (mało miejsca, progi, istniejące drzewa), dopływy mogą być wykonane jako:

• niewielkie spadki w jednym kierunku z nawierzchni brukowanej,
• lokalne „rynny” z kostki lub betonu,
• pasy nieprzepuszczalnej nawierzchni między rabatami, które kierują wodę do jednej krawędzi.

Popularna rada „spadki we wszystkich kierunkach do studni w środku” ładnie wygląda na rysunku, ale na starym podwórku często oznacza niekończącą się walkę z progami, schodami i drzwiami piwnic. Rozbicie rozwiązań na kilka logicznych „dopływów” ułatwia zarówno układanie warstw, jak i późniejsze naprawy.

Priorytet: ochrona progów, nie maksymalny drenaż

Pokusa jest prosta: zebrać wodę z każdego metra kwadratowego i jak najszybciej wyprowadzić ją do korytek. Na papierze to czysty efekt inżynierski, ale w realnych warunkach pierwszym priorytetem nie jest wydajność, tylko ochrona miejsc wrażliwych. Lepsza jest sytuacja, gdy część wody przez moment stoi na środku podwórka po ulewie, niż gdy choćby cienka warstewka przelewa się przez próg piwnicy.

Stąd decyzje o kierunkach spływu często idą w poprzek intuicyjnych rozwiązań. Przykłady:

• zamiast sprowadzać spadek z całego skrzydła podwórka w stronę szerokiego korytka przy ścianie sąsiada, rozsądniej bywa „przytłumić” spadek w połowie i tam zaprojektować drugą linię odwodnienia,
• zamiast jednego głębokiego korytka pod samą bramą – dwa płytsze odcinki: jeden przy bramie, drugi kilkanaście metrów w głąb podwórka, które dzielą się zadaniem przy intensywnych opadach.

Przy planowaniu kierunków spływu przydaje się proste pytanie kontrolne: jeśli korytko przy bramie się zatka, w którą stronę woda „ucieknie” po nawierzchni? Jeśli odpowiedź brzmi „w stronę klatki schodowej”, układ spadków wymaga korekty, nawet kosztem większej ilości cięć i niestandardowego ułożenia kostki.

Łączenie odwodnień liniowych z pionami rynnowymi

Piony rynnowe są naturalnym koncentratorem wody z dachu, a dach na śródmiejskim podwórku to często większa zlewnia niż całe podwórko. Intuicyjna rada „podłącz wszystkie rynny do korytek” miesza dwa systemy o różnych reżimach pracy. Woda z dachu pojawia się szybko i punktowo, podczas gdy z nawierzchni – szerokim frontem i często z opóźnieniem.

Łączenie ma sens, gdy:

• spadki nawierzchni prowadzą w stronę rynny i korytka, a nie odwrotnie,
• pion odprowadza wodę do systemu przygotowanego na chwilowe przeciążenia (np. studnia z buforem, zbiornik retencyjny, krótszy odcinek do kanalizacji z klapą burzową),
• wylot z rynny jest tak uformowany, by przy przepełnieniu część wody mogła rozlać się po podwórku w kontrolowany sposób, zamiast cofać się do budynku.

Kiedy tego połączenia lepiej unikać? Na przykład wtedy, gdy:

• pion rynnowy jest wewnątrz klatki schodowej lub piwnicy i każda cofka grozi zalaniem wnętrza,
• nie ma możliwości przebudowy przyłącza kanalizacyjnego, a cofki zdarzały się już wcześniej,
• korytka na podwórku i tak pracują blisko granicy wydolności przy ulewach – wtedy doładowywanie ich wodą z dachu tylko pogłębia problem.

Alternatywą bywa rozdzielenie systemów: część rynien idzie możliwie niezależnie do kanalizacji (z zabezpieczeniem przeciwcofkowym), a nawierzchnia ma własny układ korytek z opcjonalnym przelewem awaryjnym do tej samej studni. Dzięki temu w normalnych warunkach oba systemy współpracują, a w ekstremalnych – nawzajem się nie „ciągną na dno”.

Lokalne „kieszenie” i kontrolowane zastoiska

Próba uzyskania idealnie „suchego” podwórka często kończy się nadmierną ilością korytek, progów i mikrosopadków, których nie da się dobrze wykonać w realnych warunkach. Rozsądniejszym podejściem jest zaakceptowanie, że część wody przy ulewach ma prawo czasowo stać – byle nie przy ścianach i progach.

Takie kontrolowane zastoiska projektuje się jako:

• delikatnie obniżone fragmenty nawierzchni w środku podwórka,
• poszerzone muldy chłonne z obrzeżem z kostki,
• „miski” z niskim obrzeżem, które przy bardzo dużym deszczu przyjmą nadmiar wody z korytek poprzez świadomie zaprojektowany przelew.

Popularna rada „kałuże są złe, zlikwiduj każdą” jest sensowna przy codziennych opadach, natomiast przy deszczach nawalnych rozsądniej jest wskazać gdzie kałuża się pojawi i z tego uczynić cel, a nie porażkę. W praktyce bywa to fragment zieleni, miejsce parkingowe dalej od budynku albo środek szerokiej alejki pieszej. Dzięki temu nawet gdy system liniowy na moment się zatka, woda ma gdzie „odetchnąć”, zamiast szukać najniższego progu.

Spadki, poziomy i progi – geometria, która zrobi lub zepsuje całe odwodnienie

Minimalne spadki z katalogu kontra realne wykonawstwo

Producenci często podają minimalne spadki rzędu 0,5–1% dla nawierzchni odprowadzających wodę do korytek. Na rysunku wszystko się zgadza, ale na starym podwórku milimetry znikają szybciej, niż powstają. Niedokładności w podbudowie, nierówne kostki, lokalne podsiadki – to wszystko zjada część teoretycznego spadku.

Bezpieczniej jest przyjmować spadki robocze o stopień wyższe niż katalogowe, szczególnie tam, gdzie:

• nawierzchnia jest z drobnej kostki lub płyt betonowych podatnych na osiadanie,
• ruch pojazdów jest intensywny i może powodować koleinowanie,
• podbudowa powstaje na starym nasypie lub mieszanym gruncie.

Zbyt małe spadki oznaczają płytkie, trudne do zauważenia „łódeczki”, w których woda będzie stała mimo formalnej zgodności z dokumentacją. Lepiej zaakceptować nieco wyraźniejszy spadek (który w praktyce jest bardziej odczuwalny tylko dla poziomicy, nie dla użytkownika) niż walczyć z wiecznymi kałużami na świeżo wyremontowanym podwórku.

Rzeźba terenu w przekrojach, nie tylko w rzucie

Rzut podwórka, nawet bardzo dokładny, nie pokaże pułapek poziomów. Rzeczywista geometria ujawnia się dopiero w przekrojach – prostych liniach cięcia przez najważniejsze miejsca: od progu klatki do bramy, od bramy do ulicy, od środka podwórka do najniższej piwnicy.

Na takim przekroju widać, czy:

• próg klatki jest faktycznie powyżej planowanej krawędzi korytka,
• spadek w stronę bramy nie tworzy po drodze „siodełka”,
• poziom wylotu do kanalizacji nie leży powyżej planowanego dna korytka.

Popularne jest poleganie tylko na punktowych rzędnych: +0, +5, +10 cm. W starych kamienicach to za mało. Przekrój ujawnia, czy da się zachować minimalne wysokości progów i jednocześnie osiągnąć spadek do odwodnienia. Jeśli nie, łatwiej jest wtedy negocjować kompromisy: podniesienie nawierzchni przy ścianie sąsiada, niewielkie obniżenie progu technicznego, zmiana miejsca wpięcia do kanalizacji.

Progi jako element systemu, a nie tylko kłopot

Progi przy drzwiach do klatek, lokali czy piwnic bardzo często traktowane są jak przeszkoda, którą „trzeba ominąć” spadkami. Tymczasem dobrze zaprojektowany próg jest jednym z najskuteczniejszych, pasywnych zabezpieczeń przeciw zalaniu. Problem zaczyna się, gdy przy remontach ktoś nieświadomie je obniży – bo „będzie wygodniej wchodzić”.

Jeżeli remont obejmuje wymianę nawierzchni i progów, sensownie jest:

• ustalić minimalną docelową wysokość progu powyżej najwyższego dopuszczalnego poziomu wody na podwórku,
• zaplanować mikrospadek od progu w stronę korytka lub „miski” zbierającej wodę,
• rozważyć dodatkowy próg wewnętrzny (np. niski stopień techniczny za drzwiami) w najbardziej narażonych wejściach.

Popularna rada „zeruj progi dla dostępności” ma oczywiście uzasadnienie, ale przy starych piwnicach i klatkach prowadzi czasem do katastrofy przy pierwszej większej ulewie. Rozsądny kompromis to delikatne poszerzenie drzwi i zachowanie niewielkiego, ale wyraźnego progu, przy jednoczesnym wyrównaniu różnic poziomów po stronie wewnętrznej.

Kaskadowe obniżenia zamiast jednego stromego spadku

Na podwórkach z dużą różnicą poziomów między budynkiem a bramą (lub ulicą) pojawia się pokusa: „zróbmy jeden porządny spadek, niech woda szybko ucieka”. W efekcie użytkownicy chodzą po niemal pochylni, a samochody mają problem z parkowaniem. Co gorsza, przy nawet niewielkim zamuleniu korytka woda potrafi cofać się po stromiźnie w głąb podwórka.

Bezpieczniejszy jest układ kaskadowy:

• kilka odcinków nawierzchni o umiarkowanym spadku,
• między nimi – korytka liniowe lub poprzeczne progi odcinające,
• opcjonalnie – niewielkie schodki lub rampy techniczne dla wyrównania wysokości.

W takim układzie każde korytko „przejmuje” swoją porcję wody i nie dopuszcza do swobodnego pędzenia jej w dół na całą długość podwórka. Przy zatorze na jednym poziomie, górne części systemu mogą dalej pracować, a woda ma gdzie się rozlać, nie atakując od razu progów najniżej położonych lokali.

Dobór wysokości korytek i rusztów względem nawierzchni

Intuicyjnie korytko kojarzy się z „rowkiem”, więc bywa osadzane za głęboko. Zbyt duża różnica wysokości między nawierzchnią a rusztem oznacza próg, na który potykają się piesi i zawieszają się małe koła (wózki, rowery dziecięce). Zbyt płytkie osadzenie – woda omija kratkę i biegnie dalej po nawierzchni.

Przy remontach lepszą praktyką jest ustawienie rusztu dosłownie 2–3 mm poniżej docelowego poziomu nawierzchni, a nie kilku centymetrów. Daje to wyraźną krawędź dla wody, ale nie tworzy pułapki dla butów i kół. Jednocześnie głębokość samego korytka powinna wynikać z hydrauliki (przepustowości i średnicy odpływu), a nie z widzimisię wykonawcy czy dostępności najtańszego modelu w hurtowni.

Często powtarzana rada, by „dać głębsze korytko, będzie bezpieczniej”, nie sprawdza się przy płytkich spadkach i ruchu pieszym. Przy umiarkowanych opadach woda i tak nie wypełni całej wysokości, za to powstanie wyraźna studnia w poprzek ciągu pieszego. Zamiast tego lepiej dobrać korytko o rozsądnej wysokości i zadbać o odpowiednią liczbę wpustów oraz realny spadek do nich. Głębokość przekroju rezerwuje się na sytuacje, gdzie rzeczywiście trzeba przyjąć duże krótkotrwałe przepływy, np. pod zjazdami do garaży lub przy rynnach zbierających połowę dachu oficyny.

Przy dobieraniu rzędnych detali pomaga prosta zasada: najpierw poziom wykończonej nawierzchni (z uwzględnieniem grubości płyt czy kostki), następnie wysokość rusztu, a dopiero potem dopasowanie reszty warstw. Odwrotna kolejność – „najpierw ustawimy korytko, potem się zobaczy” – zwykle kończy się kompromisami w postaci niespodziewanych uskoków, podszlifowywania progów lub nieplanowanych ramp.

Nawet najlepiej dobrane korytka i spadki nie obronią się, jeśli na etapie wykonawstwa zabraknie kontroli kilku kluczowych centymetrów. Na wrocławskich podwórkach, gdzie każdy budynek ma własną historię osiadań, sukcesem nie jest idealnie prosta niwelacja, tylko świadome pogodzenie geometrii, ograniczeń sąsiednich progów i realnych możliwości kanalizacji. Im wcześniej te sprzeczne wymagania spotkają się na jednym przekroju i planie spływu, tym mniejsza szansa, że po pierwszej ulewie woda pokaże swoją, mniej przyjemną wersję projektu.

Separacja stref – inne wymagania dla pieszych, inne dla samochodów

Na typowym wrocławskim podwórku miesza się kilka funkcji: przejścia do klatek, dojazd do garaży, stojaki rowerowe, dziki parking pod oknem. Jedna, wspólna logika spadków i korytek dla całego terenu brzmi kusząco, ale w praktyce zwykle prowadzi do konfliktu między wygodą użytkowania a skutecznością odwodnienia.

Bardziej użyteczne podejście to wyodrębnienie stref o różnych priorytetach:

• strefa piesza „sucha” – przy samych wejściach do klatek i lokali,
• strefa mieszana – dojścia, gdzie pojawiają się też rowery i wózki,
• strefa „brudna” – dojazdowa i parkingowa, gdzie dopuszcza się czasowe zastoiska, błoto, naniesiony żwir.

W strefie pieszej spadki mogą być zminimalizowane, a korytka ustawione tak, by woda omijała newralgiczne progi i szła w stronę osi podwórka czy murku oporowego. W strefie parkingowej można już świadomie zaakceptować większe pochylenia i lokalne „miski” retencyjne, byle bezpośrednio nie sąsiadowały z fundamentami i wejściami do piwnic.

Popularny schemat „jedna płaszczyzna od fasady do bramy” rzadko sprawdza się w kamienicznych oficynach. Dużo stabilniejszy hydraulicznie jest układ kilku logicznie wydzielonych „pól” z własnymi spływami, nawet kosztem kilku dodatkowych krawędzi i podziałów nawierzchni.

Integracja odwodnienia z zielenią i małą retencją

Przy remontach starych podwórek często pojawia się pokusa „wybrukujmy wszystko, będzie porządek”. Twarda, szczelna nawierzchnia faktycznie upraszcza zamiatanie, ale drastycznie zwiększa ilość wody, którą trzeba przechwycić liniowo i odprowadzić do kanalizacji. Na terenach z historyczną zabudową, gdzie kanalizacja ma swoje kaprysy, lepszym sprzymierzeńcem jest rozsądnie zaprojektowana zieleń.

Integracja odwodnień liniowych z zielenią nie sprowadza się do przypadkowej trawy przy krawężniku. W praktyce chodzi o kilka przemyślanych rozwiązań:

• muldy chłonne równoległe do korytek – nawierzchnia z umiarkowanym spadkiem do korytka, a część korytek „przerwanych” przelewami do obniżonych pasów zieleni,
• rabaty retencyjne – nieco zagłębione, otoczone obrzeżem z kostki, które przyjmują wodę z najbliższego odcinka korytka poprzez otwory w ściance lub niższe fragmenty krawędzi,
• pasy żwirowe przy murach – zamiast kostki dochodzącej na styk do ściany, wąski pas przepuszczalny, ustawiony powyżej maksymalnego poziomu zastoisk i odcięty od głównego spływu.

Popularna rada „nie kieruj wody w stronę zieleni, bo podmoczy fundamenty” ma sens wyłącznie tam, gdzie zieleń styka się bezpośrednio z murem. Jeżeli rabata jest oddzielona opaską żwirową lub niskim krawężnikiem, a przelewy z korytek zlokalizowane są w środku podwórka, zieleń może przejąć znaczną część deszczu nawalnego, odciążając hydraulikę całego układu.

Łączenie odwodnień liniowych z istniejącą kanalizacją

Największym ograniczeniem w starych kwartach zabudowy jest zwykle nie geometria podwórka, tylko to, co dzieje się kilka metrów pod nim. Stare przykanaliki o niejasnym przebiegu, zasyfione studzienki, różne głębokości wpięcia – to codzienność we wrocławskich kamienicach. Projektowanie korytek w oderwaniu od tych realiów jest ryzykowną loterią.

Przed wyborem konkretnych poziomów przydaje się prosta sekwencja działań:

1. Odkrycie istniejących studni – często ukrytych pod warstwą asfaltu lub kostki. Sprawdzenie ich głębokości i faktycznego poziomu odpływu, a nie tylko tego z papierów.
2. Przepłukanie i kamera – krótki przegląd kamerą sanitarnej lub deszczowej pozwala stwierdzić, czy przykanalik w ogóle ma przepustowość na nowe przyłącza z korytek.
3. Wstępny bilans wód – nawet przy orientacyjnych założeniach powierzchni zlewni i intensywności deszczu, łatwo wychwycić, czy planujemy dociążyć stary odcinek ponad rozsądną miarę.

Popularna rada „podepnij się do najbliższej studzienki, będzie taniej” bywa słuszna przy małych zlewniach. Przy większym podwórku lepiej rozproszyć wpięcia w kilka miejsc lub zastosować lokalne skrzynki retencyjno-rozsączające, niż dmuchać cały spływ w jeden stary przykanalik o nieznanym stanie.

Rozdział spływów z dachów i nawierzchni

Częstym błędem jest wrzucenie całej wody – z dachów, balkonów, podwórka – do jednego systemu korytek i jednego gniazda w kanalizacji. Hydraulicznie jest to najprostsze, ale właśnie dlatego najbardziej zawodne przy ekstremalnych opadach. Jeden liść czy fragment folii w krytycznym punkcie i całość przestaje działać.

Bardziej elastyczny jest układ, w którym:

• rynny dachowe mają własne wpusty lub skrzynki rozsączające,
• podwórkowe korytka liniowe wpinają się w innym miejscu do kanalizacji lub do osobnego zbiornika retencyjnego,
• nadmiar z systemu dachowego ma awaryjny przelew na teren, ale skierowany do kontrolowanej „miski”, a nie na elewację sąsiada.

Popularyzowane hasło „skieruj rynnę prosto do korytka, będzie szybciej schodzić” działa tylko przy umiarkowanych deszczach. Przy ulewach sensowniejsze jest odseparowanie tych dwóch źródeł wody i dopuszczenie, by nadmiar z dachu czasowo trafił na zieleń lub do osobnego, głębszego odcinka odwodnienia, nie dociążając głównego ciągu liniowego.

Detale przy bramie wjazdowej – krytyczna granica układu

Brama na ulicę jest zwykle najniższym punktem podwórka i jednocześnie miejscem, gdzie ścierają się dwa światy: miejskiego odwodnienia ulicznego i prywatnego systemu wewnętrznego. Źle zaprojektowany detal na tej granicy potrafi odwrócić kierunek spływu – w czasie ulewy ulica „wlewa się” na podwórko zamiast odwrotnie.

Przy remoncie strefy bramowej kluczowe są trzy kwestie:

• różnica poziomów między ulicą a podwórkiem – nawet kilka centymetrów przewagi podwórka nad ulicą daje bufor, o ile nie zniweluje się go dla wygody kół samochodowych,
• lokalizacja korytka – najlepiej bezpośrednio po stronie podwórka, z lekkim spadkiem od środka w stronę bocznych wpustów,
• zabezpieczenie przed cofką z ulicy – klapa zwrotna lub odpowiednio wysoki poziom wpięcia, aby woda z przeciążonej kanalizacji ulicznej nie wchodziła tyłem do systemu podwórkowego.

Popularna rada „zrób poziom na równo z ulicą, będzie łatwiej wyjeżdżać” przestaje mieć sens przy intensywnych opadach i spiętrzeniach na jezdni. Rozsądniejszy kompromis to niewielka „grzęda” – łagodna, ale realna różnica wysokości w obrębie kilku metrów, która chroni najgłębsze części podwórka przed falą z ulicy.

Przejścia przez progi, schody i rampy – woda zawsze wybierze skrót

Na wielu podwórkach poziom terenu zmienia się stopniowo w stronę oficyn, piwnic, garaży na tyłach. Schody i rampy przejazdowe często traktowane są jak czysto funkcjonalny detal komunikacyjny, tymczasem stanowią potencjalne rynny dla wody – jeśli nie zostaną świadomie „przecięte” odwodnieniami.

Przy projektowaniu lub remoncie takich miejsc opłaca się:

• złamać ciągły spływ – przez lokalne korytko poprzeczne u góry rampy lub na spoczniku schodów,
• odsunąć wodę od lica stopni – drobnym spadkiem bocznym do korytka biegnącego równolegle, zamiast pozwalać jej spływać po noskach stopni,
• zabezpieczyć najniższy poziom – dodatkowym progiem kubełkowym przed drzwiami do garażu czy piwnicy oraz korytkiem po zewnętrznej stronie.

Popularne zdanie „woda jakoś spłynie po schodach, nie ma co komplikować” kończy się często w ten sam sposób: zawilgocone mury przy najniższych biegach, zacieki na suficie piwnic i wieczna wilgoć w narożnikach. Kilka metrów liniowego odwodnienia w kluczowych miejscach jest tańsze niż ciągłe osuszanie i malowanie.

Materiały nawierzchni a skuteczność odwodnienia liniowego

Wybór materiału na nawierzchnię bywa traktowany wyłącznie estetycznie. Tymczasem kostka, płyty, asfalt czy nawierzchnie żywiczne inaczej „współpracują” z korytkami. Przy tym samym spadku i układzie może się okazać, że w jednym wariancie woda elegancko zbiera się do rusztów, a w innym stoi w oczkach i porach.

Kilka zjawisk, które mają realne znaczenie w praktyce:

• drobna kostka granitowa – nierówna powierzchnia i spoiny zatrzymują cienką warstwę wody, przez co skuteczny spadek hydrauliczny bywa mniejszy niż geometryczny; wymaga odrobinę większych spadków i staranniejszej niwelacji przy korytkach,
• duże płyty betonowe – tworzą gładkie tafle, ale przy minimalnych spadkach i złej podbudowie łatwo pojawiają się „łódeczki” na pojedynczych płytach; każdy uskek przy krawędzi z rusztem działa jak mini-próg,
• asfalt – najłatwiej formować precyzyjne spadki, ale na małych podwórkach trudno o sensowną technologię układania; dodatkowo ciemna nawierzchnia przyspiesza wysychanie, co bywa plusem przy płytkich zastojach, lecz maskuje drobne nierówności.

Popularna teza „nawierzchnia przepuszczalna rozwiąże problem odwodnienia” w starych kwartałach rzadko się broni. Przepuszczalne płyty czy kratki trawnikowe mają sens tam, gdzie podłoże jest w stanie przyjąć wodę i nie ma ryzyka podnoszenia zwierciadła wody pod fundamentami. W gliniastych nieckach typowych dla części Wrocławia woda po prostu stoi w tych porach jak w miseczkach, a system liniowy i tak musi przejąć większe opady.

Eksploatacja i dostęp serwisowy – gdzie wcisnąć łopatę i wąż

Nawet najlepiej skomponowany układ korytek liniowych po kilku sezonach bez czyszczenia zamieni się w elegancką donicę na liście i piach. W projektach modernizacji podwórek rzadko przewiduje się praktyczne pytanie: kto, jak i skąd będzie te elementy czyścił.

Żeby uniknąć wiecznej walki z zamuleniem, przy planowaniu odwodnienia liniowego opłaca się:

• zapewnić dostęp do wpustów i osadników – nie przykrywać ich donicami, ławkami ani zamykanymi wiatami śmietnikowymi,
• zgrupować newralgiczne punkty – lepiej mieć mniej, ale łatwo dostępnych osadników niż gęstą sieć małych wpustów rozsianych pod samochodami,
• przewidzieć miejsce na podstawienie pojazdu serwisowego – szczególnie w wąskich bramach i szyjach podwórek, gdzie inaczej czyszczenie ciśnieniowe jest praktycznie niewykonalne.

Popularne przekonanie „jak się raz zrobi porządnie, to nie trzeba zaglądać” w odniesieniu do odwodnień jest złudne. W mieście takim jak Wrocław, z dużym udziałem drzew liściastych, zanieczyszczenia z powietrza i zimowego posypywania, regularne udrażnianie korytek jest integralną częścią systemu – tak samo jak ich geometria czy przekrój.

Porządkowanie chaosu na etapie projektu – jedna mapa spływów

Remont starego podwórka zwykle zaczyna się od setki drobnych pomysłów: tu korytko, tam kratka, gdzie indziej rynna sprowadzona niżej. W ferworze walki łatwo zapomnieć, że woda nie widzi pojedynczych detali, tylko cały układ wysokości. Żeby nie zgubić całości w gąszczu szczegółów, przydatne jest stworzenie jednej, bardzo prostej mapy spływów.

Nie chodzi o skomplikowany model 3D, lecz o czytelny plan z zaznaczonymi:

• głównymi „kierunkami strzałek” spływu – od fasad do osi podwórka, od osi do bramy itd.,
• miejscami „cięcia” spływu – progi, korytka poprzeczne, miski retencyjne,
• punktami krytycznymi – najniższe progi, wrażliwe piwnice, bramy, wąskie gardła kanalizacji.

Taka mapa powinna żyć przez cały proces – od pierwszych szkiców, przez projekt wykonawczy, aż po nadzór na budowie. Każda zmiana detalu (podniesienie progu, przestawienie wpustu, poszerzenie rabaty) powinna być do niej „dopisana”, choćby ołówkiem na wydruku. Dzięki temu łatwo wychwycić chwilę, w której kilka drobnych korekt nagle odwraca kierunek spływu na fragmencie podwórka albo tworzy nowy, nieplanowany zastoiskowy „basen”.

Standardowa rada „zróbmy więcej kratek, na pewno pomoże” na takim planie bardzo szybko traci urok. Widać wtedy, że dodatkowy wpust postawiony w miejscu bez realnego dopływu jest tylko kosztowną dekoracją, a brak jednego korytka poprzecznego wyżej powoduje przeciążenie całego niższego odcinka. Znacznie sensowniejsze bywa przestawienie istniejącego elementu niż dokładanie kolejnych, byle gdzie i byle jak wpiętych do starej kanalizacji.

Przy bardziej skomplikowanych podwórkach, z kilkoma poziomami i skomponowaną zielenią, prosta mapa spływów ułatwia rozmowę z wykonawcą. Zamiast dyskutować o pojedynczych centymetrach w przypadkowych punktach, można jasno wskazać: tu akceptujemy lokalny zastój na kostce, tu woda ma zejść w 10–15 minut, a stąd pod żadnym pozorem nie może płynąć w stronę piwnic. To konkretny język, który pozwala bronić założeń projektu, gdy pojawia się pokusa „ułatwienia sobie” robót.

Dobrze zaplanowane odwodnienie liniowe na wrocławskim podwórku to mniej kwestia modnych korytek i rusztów, a bardziej dyscypliny w myśleniu o wodzie, poziomach i granicach odpowiedzialności. Kto poświęci czas na porządną diagnozę, prostą strategię spływów i konsekwentne pilnowanie geometrii, ten najczęściej kończy z podwórkiem, które po ulewie po prostu wysycha – bez telefonów do zarządcy, worków z piaskiem i nerwowych dyskusji o tym, „kto jest winny, że zalało”.

Współpraca z istniejącą kanalizacją – między „podłącz wszystko” a „róbmy retencję na siłę”

Przy remontach starych podwórek dominują dwie skrajne postawy. Pierwsza: „podłączmy wszystko do pierwszej lepszej studzienki, będzie spływać jak dawniej”. Druga, modniejsza: „maksymalna retencja, nic nie puszczamy do kanalizacji, niech wszystko wsiąka”. Obie potrafią narobić szkód, jeśli zastosuje się je bez kontekstu konkretnej działki i sieci.

Podłączenie wszystkich korytek liniowych do starego przykanalika, bez sprawdzenia jego średnicy, spadku i stanu technicznego, kończy się często cofką przy każdym większym deszczu. Z kolei forsowanie pełnej retencji na kilkudziesięciometrowym, gliniastym podwórku w zabudowie zwartej powoduje permanentne nasiąknięcie gruntu przy fundamentach i problemy z wilgocią w piwnicach.

Przy zdroworozsądkowym podejściu do modernizacji odwodnienia liniowego dobrze jest:

• zidentyfikować realny „kręgosłup” kanalizacyjny – ustalić, do której studni czy kolektora faktycznie mogą być bezpiecznie wpięte nowe korytka; nie każda pokrywa w podwórku oznacza drożną, miejską sieć,
• odseparować minimalny układ bezpieczeństwa – stworzyć liniowy „by-pass” dla wód opadowych z newralgicznych miejsc (bramy, piwnice, rampy), który ma pewne odprowadzenie do kanalizacji, nawet jeśli reszta podwórka funkcjonuje półretencyjnie,
• zaplanować częściową retencję „po drodze” – np. płytkie misy chłonne, rabaty w najbezpieczniejszych miejscach, które przejmują pierwszą falę deszczu, ale nie polegać na nich jako jedynym rozwiązaniu.

Popularna rada „zróbmy ogród deszczowy, rozwiąże się wszystko” działa sensownie tylko wtedy, gdy ma się naprawdę dobre rozpoznanie gruntu i pewność, że nie podciągnie on wilgoci pod ściany kamienic. Na wrocławskich, podpiwniczonych kwartałach bez izolacji pionowej bezpieczniej jest przyjąć założenie odwrotne: retencja tak, ale raczej od fasad na zewnątrz, nie w ich bezpośrednim sąsiedztwie.

Detal przy korytkach – milimetry, które decydują o skuteczności

Nowe korytka liniowe bardzo często przegrywają nie z błędną ideą, tylko z detalem: źle dobranym rusztem, niedokładnym podsypaniem, marginesem wykonawczym „na oko”. W efekcie woda stoi na kostce tuż przed odwodnieniem, a nie w samym korytku. Z zewnątrz wszystko wygląda przyzwoicie, ale hydraulicznie system jest „odwrócony”.

Najczęstsze drobne błędy przy montażu korytek na starych podwórkach to:

• zbyt wysoki poziom rusztu względem nawierzchni – wystarczy 3–5 mm, aby woda gromadziła się po stronie kostki zamiast wpływać do korytka; przy remontach lepiej ustawiać ruszt o włos niżej niż nominalny poziom posadzki, niż ryzykować „krawężnik” z rusztu,
• przerywanie ciągłości spadku tuż przed korytkiem – lokalne wypłaszczenie albo lekkie „wzniesienie” przy linii korytka powoduje powstanie wąskiej niecki tuż przed rusztem, w której woda stoi mimo ogólnie poprawnych spadków,
• zbyt wąskie gardła odpływów – pojedynczy króciec DN100 w długim ciągu korytek, przy intensywnej ulewie, po prostu nie nadąża; rozsądniej rozbić ciąg na dwa odcinki z osobnymi odpływami niż „oszczędzać” na podejściach.

Popularne zdanie „parę milimetrów różnicy nie zrobi” w hydraulice małych spadków jest po prostu fałszywe. Przy nachyleniu rzędu 1–1,5% i krótkich odcinkach to właśnie te milimetry decydują, czy woda faktycznie zbiera się do linii korytka, czy stoi w mozaice kałuż tuż obok.

Łączenie nowego z bardzo starym – kompromisy przy zabytkowych fasadach i bramach

We wrocławskich kamienicach zarządcy często obawiają się jakiejkolwiek ingerencji przy strefie wejściowej i posadzkach w bramach: „konserwator nie pozwoli” albo „to oryginalna posadzka, nie ruszajmy”. Z drugiej strony właśnie te miejsca są najczęstszymi drogami napływu wody do piwnic.

Między radykalnym „rozkuć wszystko i zrobić od nowa” a zachowawczym „nie tykać” da się wypracować kilka rozsądnych wariantów:

• wąskie korytka szczelinowe w posadzce bramy – o szerokości kilkunastu milimetrów, wtapiające się w rysunek płytek czy kamienia; pozwalają odciąć spływ z podwórka w stronę ulicy lub odwrotnie, bez wizualnej rewolucji,
• odwodnienia w licu ściany – niewielkie, poziome szczeliny z kratką w strefie cokołu, w które woda trafia po delikatnym spadku od środka bramy; rozwiązanie wymagające precyzyjnego projektu, ale pozwalające zachować posadzkę praktycznie bez zmian,
• podniesienie poziomu tylko wewnątrz bramy – przez cienką, dobrze wypoziomowaną nakładkę (np. cienki beton polimerowy lub żywica) z nowymi spadkami do dyskretnych korytek; stosowane, gdy ingerencja w podwórko i ulicę jest niemożliwa.

Konwencjonalna rada „zróbmy wysoki próg, będzie szczelniej” ma sens tylko tam, gdzie próg może być faktycznie zaakceptowany funkcjonalnie (brak ruchu wózków, brak ewakuacji, brak wymogu dostępności). W bramach przejazdowych lepiej dodać cienkie, ale konsekwentne odwodnienia i minimalne różnice poziomów, niż tworzyć barierę architektoniczną, której później nikt nie chce utrzymywać.

Lokalne „miski” zamiast jednej wielkiej niecki – mikroretencja w praktyce podwórka

Powszechna intuicja podpowiada, żeby całe podwórko „ściągnąć” w jedno najniższe miejsce i tam umieścić główne odwodnienie. Na papierze wygląda to czysto: jedna miska, jedno koryto, jeden wpust. W rzeczywistości takie rozwiązanie tworzy pojedynczy punkt gigantycznego obciążenia przy ulewach i generuje duże wahania wilgotności w jednym fragmencie gruntu.

Bardziej zrównoważoną strategią jest rozbicie podwórka na kilka mniejszych zlewni, z lokalnymi „miskami” i dedykowanymi odcinkami korytek. W praktyce oznacza to, że:

• część opadów z rejonu klatek schodowych schodzi do korytek biegnących przy fasadzie i wpustów rozłożonych co kilkanaście metrów,
• środek podwórka ma własną, płytką nieckę z liniowym odwodnieniem poprzecznym,
• strefa bramy i dojazdu do garaży pracuje jako osobna, mała zlewnia z niezależnym odpływem.

Popularne hasło „zróbmy jeden duży separator i po sprawie” ma sens przy dużych, jednorodnych parkingach czy placach, ale na wąskich, nieregularnych podwórkach szybciej prowadzi do przeciążeń niż do porządku. Kilka mniejszych, przemyślanych „misek” i liniowych ciągów odpływu daje większą odporność na częściowe zamulenie czy awarię jednego elementu.

Etapowanie robót – jak nie zniszczyć geometrii odwodnienia w trakcie budowy

Na wielu remontach podwórek odwodnienia liniowe montuje się „po drodze”, między innymi pracami: raz przy kanalizacji, raz przy układaniu kostki, raz przy montażu bram. Takie rozczłonkowanie sprzyja powstawaniu sprzecznych lokalnych poziomów – każdy podwykonawca „broni” swojej części, a całość przestaje się domykać.

Żeby odwodnienie liniowe, zaplanowane na etapie projektu, nie rozpadło się w realiach budowy, przydaje się kilka prostych zasad organizacyjnych:

• wczesne ustalenie poziomów odniesienia – jedna, jasno oznaczona „zero-poziom” (np. próg głównej klatki) i wynikające z niej wysokości korytek, progów i spadków; bez przesuwania ich „bo tak wygodniej z kostką”,
• montaż korytek przed docelową nawierzchnią – z tymczasową stabilizacją i kontrolą wysokości, tak aby wykonawca nawierzchni musiał się do nich dopasować, a nie odwrotnie,
• sprawdzenie spadków na mokro – choćby wężem z wodą, jeszcze przed finalnym fugowaniem; lepiej wyłapać lokalne zastoiny na etapie surowego betonu niż nad gotową posadzką.

Popularna praktyka „zobaczymy w praniu, jak deszcz spadnie” to po prostu przerzucenie odpowiedzialności na użytkowników. Deszcz przyjdzie akurat wtedy, gdy wszystkie poprawki będą wielokrotnie droższe niż korekta spadku jednego korytka czy szybko zeszlifowany garb nawierzchni.

Drzewa, korzenie i odwodnienia – jak uniknąć konfliktu między zielenią a hydrauliką

Na wrocławskich podwórkach drzewa są często jedynym realnym „klimatyzatorem”. Coraz rzadziej dopuszcza się ich wycinanie, a słuszna ochrona zieleni bywa w konflikcie z prostą geometrią spadków i przebiegiem korytek. Popularne rozwiązanie „opasania” pnia drzewka korytkiem dookoła w praktyce jest zabójcze dla bryły korzeniowej i kończy się problemami zarówno dla drzewa, jak i dla odwodnienia.

Przy projektowaniu liniowego odprowadzania wody w sąsiedztwie drzew lepiej:

• omijać strefę pnia szerokim łukiem – prowadzić korytka w odległości pozwalającej na swobodny rozwój korzeni (zwykle przynajmniej kilkadziesiąt centymetrów od rzutu korony, zależnie od gatunku),
• wykorzystać zieleń jako kontrolowaną strefę infiltracji – sprowadzać do rabat część wody liniowymi korytkami lub szczelinami, ale nie doprowadzać do stałego podmakania jednego, wąskiego pasa wokół pnia,
• przewidzieć ruch korzeni w czasie – unikać równej linii korytek tuż przy dużych drzewach; za kilka lat wybrzuszone przez korzenie elementy będą pierwszym miejscem przelewania się wody poza planowany układ.

Rada „przesuńmy korytko bliżej drzewa, żeby lepiej je podlewać” może się sprawdzić przy młodych nasadzeniach w dobrze zdrenowanej glebie. Przy starych, rozrośniętych drzewach w ciężkich gruntach jej skutkiem bywa raczej zamieranie fragmentów korzeni i lokalne osiadanie nawierzchni niż zdrowy wzrost.

Odwodnienia przy miejscach postojowych – różnice między „parkingiem” a „podwórkiem z parkowaniem”

W wielu wspólnotach używa się jednego słowa „parking” na określenie wszystkiego: od trzech miejsc za bramą po pełnowymiarowy plac manewrowy. Tymczasem hydraulicznie i funkcjonalnie te dwie sytuacje są zupełnie różne. Przy typowym, małym podwórku z kilkoma miejscami do parkowania bardziej opłaca się myśleć o „podwórku z parkowaniem” niż projektować miniaturę parkingu przy galerii handlowej.

Przy takim podejściu odwodnienia liniowe:

• prowadzi się wzdłuż głównej osi ruchu, a nie pod każdym miejscem postojowym; woda spływa z zatok parkingowych do jednego, czytelnego korytka, które jest dostępne do czyszczenia,
• oddziela się od kół samochodów – ruszty nie leżą dokładnie tam, gdzie kierowca musi przejechać czy skręcić; ogranicza to uszkodzenia i hałas przy przejeździe po metalowych elementach,
• mają czytelne „ramy” z nawierzchni – delikatne progowe obrzeża lub zmiana faktury, która z jednej strony pozwala wodzie przejść, z drugiej informuje kierowcę, że zbliża się do granicy spadku i potencjalnej kałuży przy nieprawidłowym parkowaniu.

Powtarzane często hasło „najprościej dać korytko pod każdym kołem” na małych podwórkach jedynie komplikuje eksploatację. Mnoży miejsca, gdzie gromadzi się brud, bez realnej korzyści dla kierunków spływu. Lepiej mieć jeden czy dwa dobrze umiejscowione ciągi liniowe niż gęstą, trudną w czyszczeniu kratownicę pod każdym miejscem.

Adaptacja odwodnień do zmian w użytkowaniu podwórka

Stare wrocławskie podwórka rzadko pozostają przez dekady w identycznej funkcji. Raz jest tam plac zabaw, później wiaty na rowery, jeszcze później komórki, ogrody społeczne albo dodatkowe miejsca postojowe. Odwodnienia liniowe, jeśli są zaprojektowane jako sztywny układ „pod konkretną aranżację”, bardzo szybko przestają odpowiadać nowym potrzebom.

Dużo lepiej sprawdza się myślenie o odwodnieniach jak o stałej „infrastrukturze ramowej”, na tle której można zmieniać zagospodarowanie. W praktyce oznacza to m.in.:

• prowadzenie głównych korytek w miejscach mało prawdopodobnych do zabudowy – wzdłuż ścian bez okien, przy granicach działki, w osi przejazdów, a nie w środku potencjalnego placu, gdzie za chwilę ktoś zapragnie postawić altanę,
• stosowanie modułowych ciągów odwodnień – układ z prostych odcinków, trójników i zaślepek, który w razie potrzeby da się rozbudować o dodatkową odnogę lub przerzucić wylot w inne miejsce, bez rozkuwania połowy podwórka,
• projektowanie rezerwowych „korytarzy technicznych” – pasów, gdzie nie stawia się trwałej zabudowy, bo pod spodem biegną korytka, rury lub kable; późniejsza zmiana układu odwodnień staje się wtedy logistyką, a nie katastrofą budowlaną,
• zachowanie dostępu serwisowego do kluczowych elementów – wpustów, separatorów, studzienek rozdzielczych; jeśli dziś przykryje je wiata na rowery, za dwa lata każdy przegląd zamieni się w szarpaninę z konstrukcją zamiast rutynowej kontroli.

Często powtarzana rada „zaplanujmy wszystko raz a dobrze” brzmi kusząco, ale przy podwórkach żyjących własnym życiem sprawdza się tylko częściowo. Bez pozostawienia marginesu na późniejsze przesunięcie korytka o metr czy dołożenie wpustu przy nowej wiacie remont po kilku latach staje się walką z własnym, zbyt sztywnym projektem.

Rozsądniejszym podejściem jest pogodzenie się z tym, że funkcja podwórka będzie się zmieniać, i od razu zaprojektowanie odwodnień w dwóch warstwach: sztywnej (główne kierunki spływu, spadki, poziomy progów) oraz elastycznej (lokalne korytka, dodatkowe wpusty, skróty do zieleni). Ta druga warstwa powinna być możliwa do przełożenia przy minimalnej ingerencji w pierwszą. W praktyce czasem wystarczy rozebrać kilka metrów nawierzchni, obrócić kratkę, zamienić zaślepkę na trójnik i nowa aranżacja ma już sensowny odpływ.

Przy planowaniu remontu starego wrocławskiego podwórka dobrze jest więc myśleć nie tylko o tym, jak woda zachowa się przy pierwszym deszczu po odbiorze robót, ale też co stanie się za kilka lat, gdy pojawią się nowe pomysły mieszkańców. Odwodnienia liniowe, zaprojektowane świadomie – z geometrią podporządkowaną kierunkom spływu, etapowaniem robót, szacunkiem dla drzew i marginesem na przyszłe zmiany – potrafią przeżyć kilka kolejnych aranżacji nawierzchni, zamiast za każdym razem lądować w kontenerze z gruzem.

Diagnoza starego podwórka – od czego zacząć, zanim cokolwiek skujesz

Najczęściej pierwszy odruch przy remoncie to „rozkujmy wszystko, zobaczymy, co pod spodem”. Hydraulicznie to jedna z gorszych strategii. Zanim młot pójdzie w ruch, przydaje się spokojna inwentaryzacja terenu takiego, jaki jest – z wszystkimi kałużami, garbami i dzikimi przelewami między podwórkami.

Obserwacja wody zamiast zgadywania z rzutu

Projektowanie odwodnień z samej mapy wysokościowej bez obejrzenia podwórka w deszczu prowadzi do intelektualnie poprawnych, a praktycznie chybionych rozwiązań. Jeśli tylko pora roku pozwala, dobrze jest zorganizować choć jedną wizję lokalną przy intensywniejszym opadzie.

Przy takiej wizji warto zwrócić uwagę na kilka „banalnych”, ale kluczowych rzeczy:

• gdzie woda stoi najdłużej – nie chodzi o każdą kałużę, ale o te, które utrzymują się godzinami; często ujawniają niewidoczne przy suchym podłożu niecki,
• skąd woda napływa z zewnątrz – z sąsiedniego podwórka, z dachu sąsiedniej kamienicy, z ulicy przy cofce kanalizacyjnej; wrocławskie podwórka bywają nieformalnymi „misami”, do których zlewa się pół kwartału,
• gdzie woda ucieka poza działkę – przelewy pod murkami, przecieki przez zniszczone cokoły; czasem istniejące „dziury w systemie” są kluczowe dla obecnej równowagi i ich bezrefleksyjne zamurowanie robi większy problem niż brak nowych korytek.

Popularna rada „odetnijmy się szczelnie od sąsiadów” bywa sensowna przy sporach własnościowych, ale hydraulicznie potrafi eskalować lokalne podtopienia. Szczególnie w śródmiejskich kwartałach lepiej najpierw ustalić, jak faktycznie przebiega obieg wody między podwórkami, niż mechanicznie stawiać sztywne bariery.

Inwentaryzacja istniejacych odwodnień – co naprawdę działa, a co tylko wygląda jak odwodnienie

Na starych podwórkach sporo elementów pełni funkcję „udawaną”: kratka jest, ale od lat nie ma pod nią drożnego przewodu; korytko istnieje, lecz spadek zrobiono „na oko” i woda stoi w poprzek.

Przed wyrywaniem wszystkiego dobrze jest wykonać prostą klasyfikację:

• elementy sprawne – wpusty, które faktycznie przyjmują wodę (da się to sprawdzić zwykłym wężem), korytka z zauważalnym spadkiem, studnie z dostępem,
• elementy częściowo sprawne – np. wpusty z działającym odpływem, ale zniszczonym rusztem lub za płytko posadzonym kołnierzem,
• atrapy – kratki bez odpływu, przewody zakończone „ślepo” w gruncie, stare studnie zasypane gruzem.

Paradoksalnie, czasem bardziej opłaca się wpisać nowe korytka w istniejący, ale drożny pion kanalizacyjny niż robić efektowny „restart systemu” z kompletnie nowym przyłączem. Radykalne zerwanie ze starym układem ma sens przede wszystkim wtedy, gdy obecna kanalizacja podwórkowa permanentnie się cofa lub jest formalnie nielegalnym podłączeniem do cudzego układu.

Relacje z piwnicami i cokołami – nie tylko odległość, ale i historia zawilgoceń

Poziom cokołu i podłóg piwnic wyznacza twardą granicę projektową. Sama miarka wysokości nie wystarczy; kluczowa jest historia przecieków – nawet jeśli „ostatnio już nie cieknie”.

Przy oględzinach przydaje się:

• sprawdzić ślady dawnych zawilgoceń na ścianach piwnic (zacieki, wykwity soli, łuszcząca się farba),
• zobaczyć, czy przy schodach do piwnicy istnieją jakiekolwiek elementy odprowadzania wody – daszki, rynny, wpusty przyspocznikowe,
• zapytać mieszkańców, przy jakich opadach pojawiał się problem – przy „każdej ulewie” czy tylko przy skrajnych zjawiskach; to różnica między korektą spadków a koniecznością budowy progów i progów przeciwzalewowych.

Popularne zalecenie „wynieśmy nawierzchnię podwórka powyżej poziomu piwnic, to będzie bezpiecznie” nie zawsze działa. Bywa, że podniesienie terenu bez zapewnienia wydolnego odpływu tworzy basen przy cokole; woda nie zalewa piwnic drzwiami, ale wchodzi bokiem – przez ściany i fundamenty.

Minimalna dokumentacja przedremontowa, która uratuje projekt

Nie trzeba od razu pełnego skaningu 3D, ale kilka prostych pomiarów robi ogromną różnicę:

• niwelacja kluczowych punktów – progi drzwi, wjazdy bramowe, istniejące kratki, najniższe miejsca kałuż,
• trasa istniejących przewodów – choćby szkicowo, z zaznaczeniem głębokości przy studniach i wpustach,
• lokalizacja i szerokość drzewostanu – szczególnie dużych drzew przy granicy podwórka; ich strefy korzeniowe ograniczają pole manewru ze spadkami i głębokością wykopów.

Taka „uboga” dokumentacja wystarcza, żeby projekt odwodnień nie był loterią. Brak tych danych kończy się zwykle serią niespodzianek na budowie i kosztownymi korektami na etapie, kiedy każda zmiana wymaga rozkuwania świeżego betonu.

Wrocławskie realia – klimat, grunty, przepisy i granice zdrowego rozsądku

Opady deszczu – nie tyle roczne sumy, co intensywne epizody

Wrocław nie jest miastem o ekstremalnie wysokich rocznych sumach opadów, ale za to lubi zaskakiwać krótkimi, bardzo intensywnymi ulewami. Dla liniowych odwodnień na podwórku istotniejszy jest właśnie ten scenariusz: kilkanaście minut deszczu „ścianą wody”, niż ulewny, lecz równomierny deszcz przez pół dnia.

Z tego wynika kilka konsekwencji:

• kratki o dużej powierzchni czynnej są bardziej przydatne niż bardzo głębokie, ale wąskie szczeliny – przy nagłym deszczu liczy się szybkość przyjęcia wody na powierzchni,
• krótkie odcinki o minimalnym spadku w praktyce zachowują się jak bezspadkowe – przy wysokich natężeniach wody lokalne nierówności wygrywają z teoretycznym 0,5%,
• przelewy awaryjne – miejsca, gdzie woda ma prawo wyjść z systemu bez szkody dla budynku – są często ważniejsze niż perfekcyjnie dobrana średnica podłączenia do kanalizacji.

Standardowa rada „dobierzmy przekroje pod deszcz pięcio- czy dziesięcioletni” w małych podwórkach nie załatwia problemu, jeśli brak jest sensownego kierunku przelewu na wypadek deszczu rzadkiego, ale bardziej intensywnego. Lepiej czasem zaakceptować, że przy skrajnym opadzie woda chwilowo pojawi się na mniej wrażliwym fragmencie podwórka, niż usilnie próbować „złapać wszystko w rurę” przy nieadekwatnej geometrii.

Grunty wrocławskie – kiedy infiltracja ma sens, a kiedy jest marzeniem

Na mapach geologicznych spory kawał Wrocławia to teoretycznie piaski i żwiry, ale konkretne podwórko potrafi być nasypem z ceglanego gruzu, gliny i przypadkowych odpadów budowlanych. Projektowanie infiltracji „z katalogu” bez rozpoznania lokalnych warstw kończy się często stojącą wodą nad pseudo-drenami.

Żeby nie przestrzelić z ambicją rozwiązań retencyjnych, przydaje się proste rozróżnienie:

• stare podwórka na naturalnym podłożu – często w bocznych ulicach, dalej od głównych arterii; tam infiltracja przez rozszczelnione pasy zieleni i żwirowe rabaty ma szansę działać,
• podwórka na nasypach i „śmieciówkach” – typowe dla miejsc po dawnych zabudowaniach gospodarczych; tam infiltracja jest loterią bez badań – woda może stać w nieprzewidywalnej soczewce na glinie.

Popularny dzisiaj postulat „maksymalnej retencji na miejscu” ma sens przy dobrej znajomości gruntu i świadomości ryzyka podniesienia zwierciadła wody przy piwnicach. W przeciwnym wypadku rozsądniej jest łączyć ograniczoną infiltrację z kontrolowanym odpływem do kanalizacji niż na siłę utrzymywać całą wodę „w obrębie działki”, kosztem stale wilgotnych fundamentów.

Ograniczenia formalne – gdzie kończy się kreatywność, a zaczyna odpowiedzialność

Wrocławskie przepisy i regulaminy zarządców sieci kanalizacyjnej dopuszczają pewien margines elastyczności, ale są trzy „twarde” obszary, których ignorowanie bywa później bolesne:

• zrzut wód opadowych do kanalizacji sanitarnej – ciągle spotykany w starych podwórkach, dziś traktowany jako nieprawidłowy; przy większym remoncie temat zwykle wychodzi na jaw i wymaga uregulowania,
• odprowadzanie wody na sąsiednie nieruchomości – „bo tak zawsze było” nie jest argumentem przy nowym projekcie; legalizacja takich przelewów bywa trudna, a zmiana układu może wymusić budowę nowego przyłącza,
• wpływ na drzewa objęte ochroną – ingerencja w strefę korzeni drzew, szczególnie pomnikowych lub o specjalnym statusie, potrafi wstrzymać cały remont na etapie uzgodnień.

Użyteczna zasada zdrowego rozsądku: tam, gdzie obecny odpływ jest „historycznie tolerowany”, ale formalnie wątpliwy, lepiej planować wariant zamienny już na etapie projektu. Popularny manewr „zobaczymy, czy przejdzie” działa tylko do pierwszej większej awarii lub skargi sąsiada.

Klimat miejskiej wyspy ciepła – wpływ na codzienne użytkowanie odwodnień

W gęstej zabudowie Wrocławia letnie upały wzmacniają efekt miejskiej wyspy ciepła. Z punktu widzenia odwodnień nie chodzi tylko o komfort, lecz o to, jak szybko woda odparowuje i gdzie powierzchnie nagrzewają się najbardziej.

Ma to kilka praktycznych skutków:

• węższe, bardziej zacienione podwórka – woda znika wolniej, więc lokalne zastoiny są bardziej uciążliwe; standardowe „akceptowalne kałuże” stają się codziennym problemem,
• miejsca mocno nasłonecznione – nawet przy gorszych spadkach część błędów projektowych maskuje szybkie parowanie; to kuszące, ale złudne – te same błędy w cieniu klatki schodowej są już uciążliwe,
• materiały nawierzchni – ciemne, silnie nagrzewające się powierzchnie przyspieszają wysychanie, ale zwiększają uciążliwość dla mieszkańców; jasne natomiast „trzymają” wodę dłużej na chłodniejszej powierzchni.

Modna rada „wszystko jasne, bo chłodniej” w ciasnych podwórkach może w praktyce pogorszyć sytuację przy drobnych błędach odwodnienia – kałuże stają się bardziej „trwałe”. Czasem kompromisem jest świadome łączenie ciemniejszych pasów (w osi spływu) z jaśniejszymi polami użytkowymi.

Strategia odwodnienia – nie od kratek, tylko od kierunków spływu

Najpierw „rzeki” powierzchniowe, potem „studnie” i korytka

Traktowanie kratek i korytek jako punktu wyjścia do projektowania prowadzi do mozaiki lokalnych rozwiązań zamiast spójnego systemu. Rozsądniejsza kolejność to najpierw wyobrażenie sobie, jak woda spływa po powierzchni, gdy kratki w ogóle jeszcze nie istnieją.

Pomocne jest podejście w trzech krokach:

1. wyznaczyć główną oś spływu – zwykle wzdłuż istniejącego obniżenia lub planowanego przejazdu; to coś w rodzaju „podwórkowej rzeki”,
2. do tej osi doprowadzić boczne półspadki – z miejsc postojowych, ciągów pieszych, placów manewrowych; na tym etapie kratki nadal są tylko w głowie,
3. dobrać lokalizacje korytek i wpustów dokładnie tam, gdzie główny spływ zbiera największą ilość wody lub zmienia kierunek.

Popularna praktyka „kratka w każdym narożniku i przy każdym drzewie” jest przeciwieństwem tej logiki. Zamiast wzmacniać naturalne kierunki spływu, tworzy siatkę punktów, do których woda wcale nie chce dochodzić.

Strefy o różnym reżimie odwodnienia – nie wszędzie musi być tak samo „na sucho”

Na jednym podwórku współistnieją miejsca, gdzie każda kałuża jest problemem (dojazd straży pożarnej, wejścia do klatek, podjazdy dla osób z niepełnosprawnościami) i takie, gdzie tymczasowe zastoiny są akceptowalne (peryferyjne rabaty, fragmenty zieleni). Próba „wyprostowania” całego terenu do rygoru terenów newralgicznych kończy się zwykle przerostem ilości korytek i studzienek.

W praktyce można wyróżnić trzy typy stref:

• strefy wymagające „suchego” standardu – dojścia do wejść, wyjścia ewakuacyjne, dojazdy pożarowe, miejsca postoju dla osób z niepełnosprawnościami; tu projektuje się wyraźne spadki, liniowe odwodnienia w osi ruchu i niemal zerową tolerancję na zastoiny,
• strefy o podwyższonej tolerancji na wodę – miejsca postojowe, boczne ciągi piesze, fragmenty placów manewrowych; dopuszcza się tu płytkie zastoiny po intensywnym deszczu, pod warunkiem że nie blokują funkcji i znikają w rozsądnym czasie,
• strefy „pracujące wodą” – rabaty, miski pod drzewami, kieszenie zieleni i żwirowe niecki; projektuje się je jako kontrolowane obniżenia, które przejmują nadmiar wody z nawierzchni utwardzonych, z jasno określonym przelewem awaryjnym.

Typowy błąd polega na tym, że obniża się najniższe miejsce podwórka do roli oczka wodnego „z braku budżetu na kanalizację”. To nie jest strefa pracująca wodą, tylko awaryjny zbiornik bez przelewu. Jeśli ma tam stać woda, trzeba ją do tego przygotować – dobrać nawierzchnię, przewidzieć infiltrację oraz zaprojektować logiczny odpływ, choćby powierzchniowy, na wypadek wezbrania.

Rozsądniejszą drogą jest odwrócenie myślenia: najpierw wyznaczyć newralgiczne punkty, które muszą pozostać suche nawet przy ulewie, potem świadomie wskazać obszary, gdzie woda może pojawiać się okresowo. Dopiero pomiędzy nimi „spina się” spadki i odwodnienia liniowe. W praktyce często prowadzi to do jednego ciągłego korytka w osi przejazdu i kilku krótkich odcinków liniowych przy progach wejściowych – zamiast gęstej, ale przypadkowej kratownicy wpustów.

Łączenie odwodnień liniowych z zielenią – kompromis między estetyką a bezpieczeństwem

Popularne hasło „zróbmy jak najwięcej powierzchni przepuszczalnych” brzmi dobrze, ale w ciasnym wrocławskim podwórku przestaje działać, gdy każde cofnięcie korytka „żeby było ładniej” przerzuca wodę pod ścianę kamienicy. Zamiast rozmywać odwodnienie w rozległych pasach kostki ekologicznej, lepiej precyzyjnie powiązać liniowe korytka z konkretnymi kieszeniami zieleni.

Sprawdza się schemat, w którym korytko liniowe odbiera wodę z intensywnie użytkowanej nawierzchni, a następnie odprowadza ją powierzchniowo lub krótkim odcinkiem rury do obniżonej rabaty. Taka rabata ma wyraźnie zaprojektowaną krawędź przelewu – o dwa, trzy centymetry niżej niż próg chodnika, ale wyżej niż poziom podłogi piwnic. Dzięki temu przy dużym deszczu woda najpierw wypełnia „miskę” zieleni, a dopiero potem w kontrolowany sposób przelewa się na kolejny, mniej wrażliwy fragment terenu.

Alternatywa, którą często się proponuje – „zróbmy wszędzie trawnik na kratce” – działa tylko tam, gdzie jest realna pielęgnacja i wystarczająca głębokość przepuszczalnego gruntu. W typowym podwórku na nasypie po starej zabudowie murawa w kratce po dwóch sezonach zamienia się w ubity, nieprzepuszczalny dywan. W takiej sytuacji lepiej ograniczyć się do kilku dobrze zaprojektowanych niecek chłonnych niż udawać infiltrację na całej powierzchni.

Integracja spadków z krawędziami, progami i detalami architektonicznymi

Najlepiej działające odwodnienia liniowe znikają w geometrii podwórka: wtopione w linię krawężnika, w podcięcie progu bramy, w styk dwóch nawierzchni. Z punktu widzenia wykonawcy kusi układ „prosto i poziomo, a spadki załatwimy lokalnie”, ale to niemal gwarantuje łamaną linię przepływu i zbieranie wody na załamaniach.

Dużo lepiej sprawdza się „ciągła narracja” krawędzi. Jeśli korytko biegnie w osi przejazdu, krawężniki po bokach powinny mieć czytelny, powtarzalny spadek w jego kierunku, bez nagłych załamań przy wjazdach na miejsca postojowe czy zjazdach do garaży. To oznacza projektowanie wysokości progów i stopni nie jako osobnych bytów, ale jako elementów tej samej płaszczyzny spadków. W praktyce czasem opłaca się podnieść próg klatki o centymetr, żeby nie trzeba było robić akrobatycznego „siodełka” w nawierzchni przed drzwiami.

Kontrintuicyjna zasada brzmi: mniej „ładnych” łuków, więcej prostych, logicznych linii. Modne jest miękkie falowanie krawężników i opasek przy budynkach, ale każdy łuk wprowadza ryzyko lokalnego wypłaszczenia, a więc mini-zastoiny. Na podwórkach z ograniczonym budżetem i przeciętną ekipą lepiej trzymać się prostych odcinków, dobrze przemyślanych załamań i minimalnej liczby zmian kierunku spływu. Estetykę da się wtedy budować kolorem i fakturą nawierzchni, a nie skomplikowaną geometrią, której i tak nikt nie wykona idealnie.

Częsty błąd to „kładzenie” odwodnienia liniowego dokładnie w osi przejazdu bramowego, a następnie dorabianie progu lub listwy odbojowej pod samą bramą. Efekt: woda zatrzymuje się na tym detalu, zamiast swobodnie wpłynąć do korytka. Dużo skuteczniejsze jest wpasowanie korytka w sam próg bramy – z odpowiednią kratką o nośności dopasowanej do ruchu – i dopiero do niego dosztukowanie skrzydeł bramy czy słupków. Wymaga to koordynacji branż, ale oszczędza wiele lat narzekań mieszkańców.

Na koniec zostaje rzecz najmniej spektakularna, a najważniejsza: cierpliwe domknięcie wszystkich tych decyzji w rysunkach wysokościowych i opisie robót. Stare wrocławskie podwórko nie wybacza półśrodków – jeśli spadki, korytka i progi tworzą spójną całość, nawet ulewa kończy się kontrolowanym spływem, a nie improwizowanym kanałem między piwnicami.

Najczęściej zadawane pytania (FAQ)

Jak samodzielnie sprawdzić spadki starej nawierzchni na podwórku?

Najprościej użyć dłuższej poziomicy (2–3 m) i cienkiej listwy lub klina. Kładziesz poziomicę na nawierzchni, pod jeden koniec podkładasz listewkę i sprawdzasz, przy jakiej grubości bąbelek pokazuje poziom. Jeśli na 2 m długości potrzebujesz około 2 cm podkładki, spadek to mniej więcej 1%. W kilku miejscach podwórka powtórz ten test, żeby złapać ogólny kierunek „spływu”.

Przy większych odległościach przydaje się wąż wodny (niwelator wodny). Napełniony i odpowietrzony wąż pozwala przenieść poziom z jednego punktu podwórka w drugi, niezależnie od progów czy garbów po drodze. To daje obraz, jak wysoko leży nawierzchnia względem progów, bramy czy istniejących studzienek – bez tego planowanie odwodnienia liniowego jest loterią.

Skąd mam wiedzieć, gdzie ułożyć korytka odwodnienia liniowego na starym podwórku?

Najpierw „przeczytaj” to, co już jest. Spójrz, gdzie pękają spoiny, gdzie przy ścianach widać ciemne pasy i zacieki, gdzie kostka ma inny kolor. To są ślady faktycznego toru wody – często tworzą się delikatne, niewidoczne na pierwszy rzut oka rynienki prowadzące deszczówkę pod ścianę lub do zejścia do piwnicy.

Następnie połącz te obserwacje z pomiarami spadków i listą miejsc krytycznych (progi drzwi, bramy, zejścia do piwnic). Korytka warto ustawiać tak, by „przejęły” wodę zanim dojdzie do tych punktów. Popularna rada, żeby ciągnąć jedno długie korytko wzdłuż ściany, nie zawsze się sprawdza – przy braku spadku lub przy progach nisko nad gruntem może wręcz doprowadzić wodę pod drzwi. Czasem lepszy jest krótszy odcinek koryta ustawiony skośnie, który zbiera wodę z podwórka i kieruje ją do studzienki z dala od ściany.

Jak sprawdzić, czy istniejące kratki i studzienki nadają się do podłączenia nowych korytek?

Nie wystarczy, że kratka jest „gdzieś w betonie”. Trzeba ją odkryć, otworzyć i zobaczyć, co jest pod spodem. Jeśli woda w studzience stoi po sam ruszt, widać gruby osad lub zawalony betonem odpływ, to nie jest dobre miejsce do prostego wpięcia nowych korytek. Podłączenie nowego systemu do takiej „ślepej” studzienki skończy się tylko tym, że zrobisz większą kałużę w tym samym miejscu.

Jeżeli odpływ jest drożny, ale obudowa popękana lub ruszt zapada się pod kołami samochodów, lepiej założyć wymianę całego elementu i wtedy zaprojektować do niego dojście korytkami z odpowiednim spadkiem. W wielu starych podwórkach bardziej opłaca się zaplanować nową, sensownie położoną studzienkę zbiorczą niż reanimować przypadkowe kratki z lat 70.

Czy zawsze trzeba zatrudniać geodetę do projektu odwodnienia liniowego na podwórku?

Przy typowym podwórku kamienicy lub domu jednorodzinnego zwykle wystarczy dokładna inwentaryzacja „na nogach”: poziomica, niwelator wodny, miarka i prosty szkic z naniesionymi poziomami przy progach, bramie i kluczowych punktach. To już daje wystarczającą bazę, żeby sensownie ułożyć korytka i spadki nawierzchni.

Geodeta ma sens w dwóch sytuacjach: gdy teren jest bardzo pofalowany albo nisko położony względem ulicy (ryzyko cofki z kanalizacji) oraz gdy planujesz formalny projekt z odwodnieniem podłączanym do miejskiej kanalizacji deszczowej. Wtedy dokładna mapa wysokościowa ułatwi uniknięcie błędów, których nie da się potem poprawić bez kolejnego remontu.

Jak sprawdzić zachowanie wody na podwórku, jeśli nie trafiam na ulewę?

Nie trzeba czekać tygodniami na idealny deszcz. Dobrze działa prosty test z wężem ogrodowym. Wypuść wodę w kilku typowych miejscach: przy rurach spustowych, przy bramie, w najniżej wyglądającym fragmencie podwórka. Nie chodzi o zalanie całego placu, tylko o obserwację, którędy woda wybierze sobie drogę i gdzie się zatrzyma.

Podczas takiego testu często wychodzą na jaw „ukryte” dołki, które gołym okiem wydają się płaskie, oraz rowki kierujące wodę np. prosto na drzwi piwnicy. Dobrze jest nagrać krótki film telefonem, powoli obracając się z kamerą – później na spokojnie można zaznaczyć strzałkami na szkicu kierunki spływu.

Co zrobić z rynnami spustowymi z dachu przy remoncie starego podwórka?

Najgorsze rozwiązanie to zostawić rynny kończące się kałużą przy ścianie. Przy remoncie nawierzchni to pierwszy element do uporządkowania. Masz kilka opcji: podłączyć spusty do projektowanego odwodnienia liniowego, wprowadzić część deszczówki do ogrodu lub skrzynek rozsączających, a dopiero nadmiar kierować do kanalizacji, albo rozdzielić system – dach od ulicy osobno, dach od podwórka osobno.

Popularna praktyka, żeby wpiąć wszystkie rynny w jedno korytko i jedną studzienkę, nie zawsze działa. Przy nawalnym deszczu taki punkt potrafi się momentalnie przepełnić i woda pójdzie po najniższym progu – często do piwnicy. Lepszy jest podział na kilka stref: każda rynna ma „swoje” najbliższe korytko i odpływ, a nadmiar ma gdzie się rozlać na bezpiecznym fragmencie nawierzchni, zamiast pod ścianą budynku.

Jak wyznaczyć newralgiczne miejsca, które muszą zostać suche po remoncie nawierzchni?

Przejdź całe podwórko i zrób listę punktów, które są wrażliwe na wodę: zejścia do piwnic, wejścia do klatek i lokali, bramy (zwłaszcza gdy ulica jest wyżej lub niżej) oraz ściany sąsiadów bez izolacji pionowej. Przy każdym takim miejscu zadaj sobie pytanie: co się wydarzy przy deszczu nawalnym, jeśli korytko częściowo się zatka? Gdzie ma prawo „uciec” woda, zanim wejdzie w drzwi?

Pomaga prosty szkic podwórka z zaznaczonymi strefami: czerwone – miejsca, które nie mogą być zalewane, żółte – mogą chwilowo przyjąć wodę, zielone – obszary bez istotnego ryzyka. Dzięki temu zamiast projektować korytka „na oko”, ustawiasz spadki tak, by w razie awarii woda poszła w kierunku stref zielonych, a nie do piwnicy czy na klatkę.

Co warto zapamiętać

• Stara nawierzchnia jest mapą problemów z wodą: przebarwienia, zacieki, zbutwiałe cokoły, zardzewiałe kraty piwniczne i wybite fugi pokazują faktyczne tory spływu oraz miejsca stałego zawilgocenia, często lepiej niż archiwalne plany.
• Naturalne „rynny” uformowane przez zużytą kostkę lub beton potrafią kierować wodę wprost pod ściany albo do zejść do piwnic; nowy projekt odwodnienia musi je albo świadomie wykorzystać, albo całkowicie przerwać i zastąpić kontrolowanym spadkiem do korytek.
• Precyzyjne rozpoznanie spadków da się zrobić prostymi środkami (poziomica 2–3 m, wąż wodny, ewentualnie aplikacja w telefonie), ale przy decyzjach o centymetrach nie można polegać wyłącznie na elektronice – potrzebny jest fizyczny kontakt z podłożem.
• Obserwacja podwórka podczas ulewy lub w trakcie kontrolowanego testu z wężem ogrodowym ujawnia realny tor spływu deszczówki, „ukryte” dołki i miejsca, gdzie woda stoi najdłużej; to te punkty powinny wyznaczać przyszłe lokalizacje korytek i kratek.
• Istniejące kratki ściekowe, studzienki i prowizoryczne odpływy trzeba każdorazowo otworzyć i sprawdzić, czy odprowadzają wodę – samo fizyczne istnienie rusztu nie oznacza sprawnego systemu, a wpięcie nowych korytek w zapchany lub popękany układ to przepis na powtórkę problemu.
